Что стоит за дверцей щита частного дома, зачем к автомату добавляют УЗО и как по поведению щита понять, что случилось, ещё до звонка электрику.
Вечер, работают стиральная машина и духовка, хозяйка ставит чайник. Минуты через три кухня гаснет — розетки мертвы, чайник молчит, а в остальном доме свет как горел, так и горит. Хозяйка идёт к щиту, открывает дверцу и видит два десятка одинаковых белых рычажков, часть из которых смотрит вверх, а один — вниз. Какой именно щёлкнул, почему щёлкнул и что теперь с этим делать, непонятно. Дальше обычно звонят соседу, который «разбирается».
Пройдём по щиту слева направо — так, чтобы в следующий раз вы разобрались в нём сами, без звонка соседу. Если торопитесь, вот короткая подсказка. Вырубило через несколько минут, когда на одной линии работало сразу несколько мощных приборов, — почти наверняка перегрузка. Вырубило мгновенно, в момент включения одного прибора, и рычажок обратно не встаёт — похоже на короткое замыкание. Щёлкнул аппарат с маленьким флажком, часто после дождя или в ванной, иногда вообще без нагрузки — это утечка тока. Дальше объясним каждый случай.
Самое частое решение проблемы выглядит так: хозяин едет в магазин, покупает автомат помощнее и меняет тот, который надоел щёлкать. Свет перестаёт гаснуть, вопрос считается закрытым.
На самом деле вопрос только что стал опасным. Автомат защищает провод, а не прибор. Его номинал подобран под сечение кабеля, который проложен в стене или в трубе и который вы не видите. Пока по кабелю идёт ток, на который тот рассчитан, всё в порядке. Как только тока становится больше, кабель начинает греться, и задача автомата — отключить линию раньше, чем изоляция поплывёт.
Поставили аппарат на больший номинал — вы не увеличили пропускную способность кабеля. Вы всего лишь разрешили ему греться дольше и сильнее, а сигнальную лампочку выкрутили. Провод в стене остался прежним, автомат в щите перестал за ним следить, и теперь единственное, что ограничивает нагрев, — это здравый смысл того, кто включает приборы.
Поэтому дальше пойдём другим путём: научимся читать щит и понимать, что именно он сообщает.
Щит частного дома устроен иначе, чем квартирный. С этого и начнём.
В квартиру электричество приходит из общего стояка, всё хозяйство помещается в один щиток на лестничной клетке или в прихожей. У дома путь длиннее. Питание идёт от опоры на улице, а прибор учёта сетевая организация чаще всего просит вынести на границу участка — в отдельный уличный щит, куда есть доступ снаружи. Там же обычно ставят вводной аппарат, который отключает весь дом целиком.

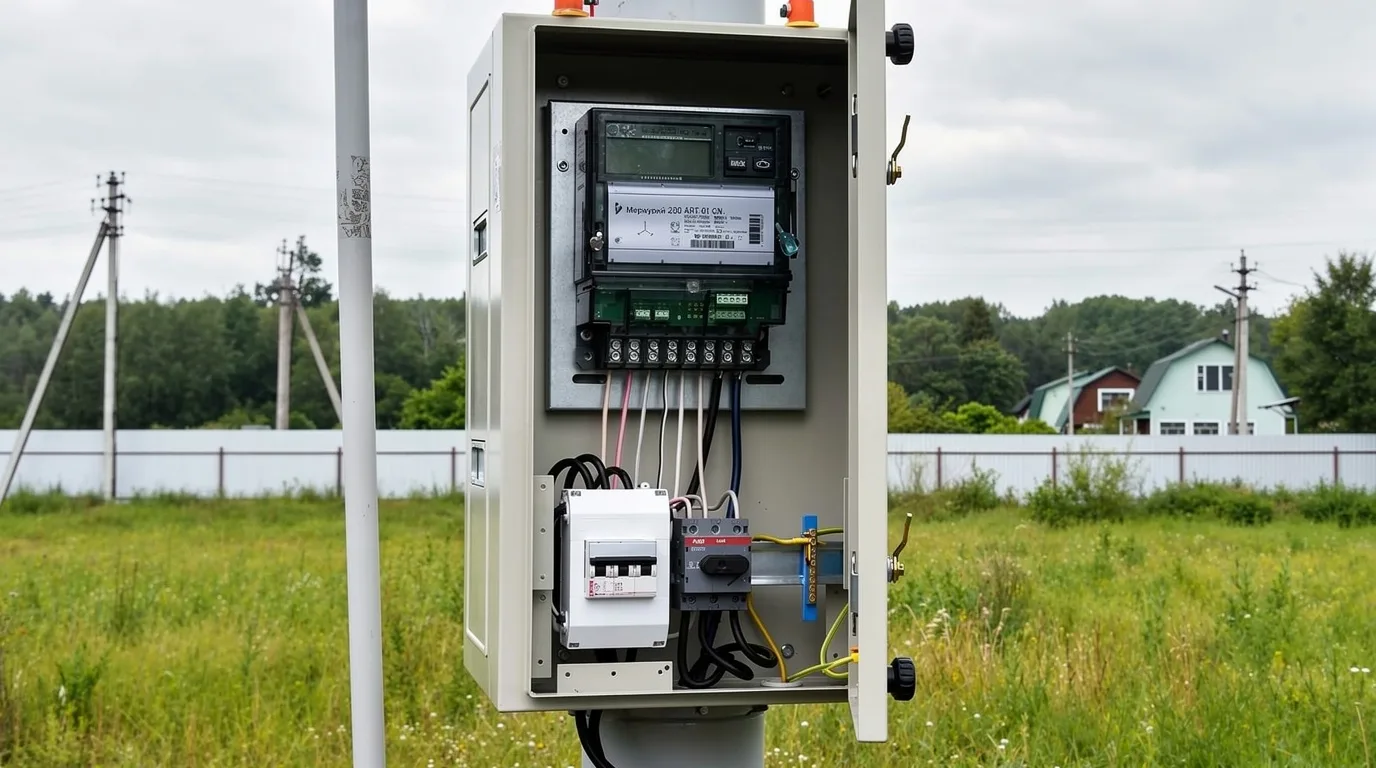

Уличный щит учёта на границе участка: счётчик и вводной аппарат
Второй щит стоит уже внутри дома, и вот он ваш рабочий. От него расходятся групповые линии — так называют цепи, каждая из которых кормит свою часть хозяйства. У квартиры их пять-шесть. У дома вдвое больше: розетки по комнатам, освещение этажей, кухня, стиральная машина, скважина или насосная станция, котельная, тёплый пол, ворота, гараж, баня, уличные розетки и садовое освещение.
Задержитесь на последних пунктах. Линии на скважину, ворота, баню и улицу длинные, идут под открытым небом или под землёй, работают в сырости, зимой промерзают. Они дают заметную часть вечерних отключений, а вспоминают о них в последнюю очередь: в момент аварии человек стоит на кухне с чайником.
Теперь научимся отличать аппараты друг от друга. Все они одинаково белые и торчат из одной рейки, но признаки есть.

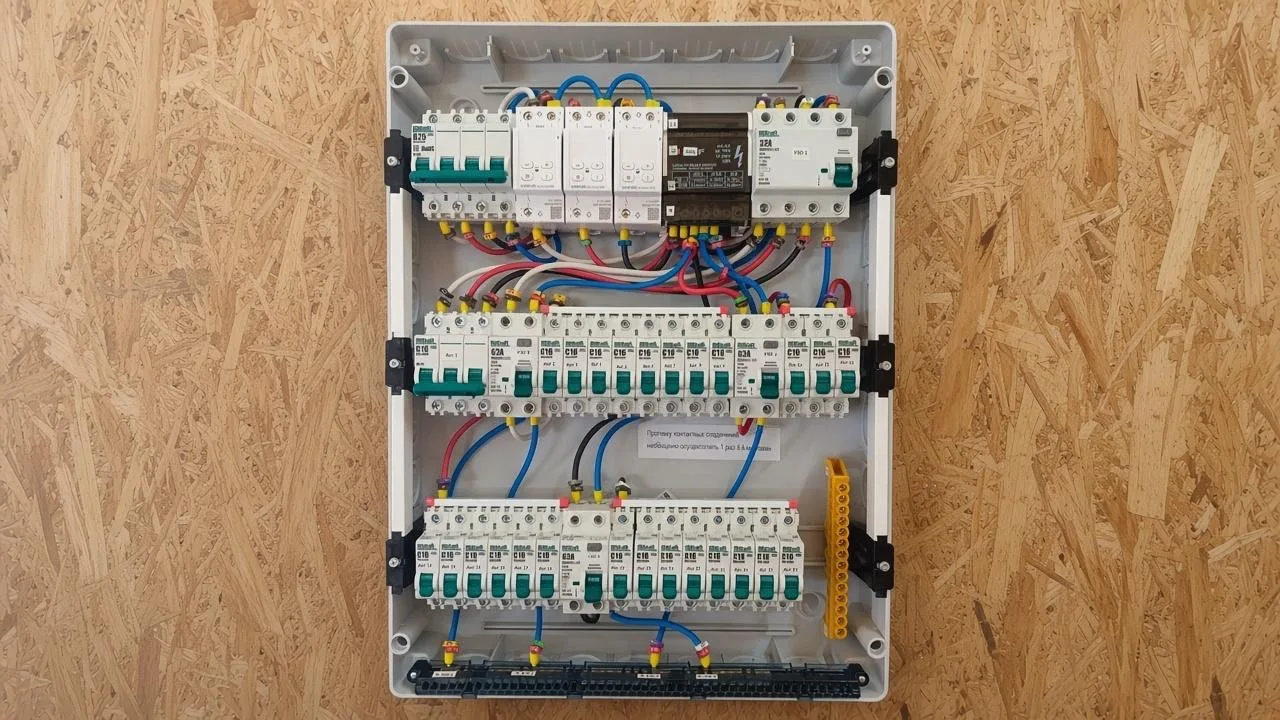

Щит частного дома: групповые линии разведены по трём рядам
Обычный автомат — самый узкий корпус в щите. На рычажке или на корпусе выбиты буква и число: например, «C16». Число — это номинальный ток в амперах, та самая величина, под которую подобран кабель. Буква говорит о характере срабатывания, для нашего разговора она пока не важна.
УЗО — корпус обычно шире автоматного, и на нём есть кнопка с буквой «Т» или надписью «Test». Кнопка нужна для проверки: нажали — аппарат должен отключиться. Рядом с номинальным током указана вторая цифра, обычно 30 мА. Что она означает, разберём чуть ниже.
Дифавтомат внешне похож на УЗО: та же кнопка «Тест», корпус бывает и широким, и узким. Разница внутри: он совмещает в себе оба аппарата сразу. Отличить его от УЗО можно по маркировке: у дифавтомата, как у автомата, есть буква характеристики перед числом.
Вводной аппарат — самый крупный, идёт первым в ряду, и от него провода идут ко всем остальным. Если щёлкнул он, темно становится во всём доме сразу.
Автомат отключает линию по двум совершенно разным поводам и ведёт себя при этом по-разному. Отсюда и берётся вся домашняя диагностика.
Перегрузка. Вы включили в одну линию больше приборов, чем она тянет. Ток вышел за номинал и держится там долго. Кабель начинает медленно нагреваться, и внутри автомата медленно нагревается специальная пластина. Когда нагрев доходит до порога, пластина изгибается и разрывает цепь. Занимает это от нескольких минут до часа: чем сильнее превышение, тем раньше сработает аппарат. А если превышение совсем маленькое, автомат может держать линию сколько угодно и не щёлкнуть вообще — кабель при этом всё равно греется.
Наша сцена в начале статьи — ровно этот случай. Стиральная машина и духовка уже съели почти весь запас линии, чайник добавил сверху, и через три минуты аппарат сработал. Поэтому и погасло не мгновенно.
Короткое замыкание. Фазный и нулевой проводники сошлись напрямую — перетёрлась изоляция, залило розетку, сгорела обмотка у старой дрели. Ток в этот момент подскакивает сразу в десятки раз. Ждать тут нечего, и автомат отключается без всякой выдержки, в тот же миг. Обычно это происходит в секунду включения конкретного прибора: воткнули вилку — хлопок, темнота.
Отличить одно от другого можно даже не зная физики. Перегрузка приходит с задержкой, после того как на одной линии поработало сразу несколько мощных приборов. Короткое приходит мгновенно, привязано к одному прибору или к одной розетке, и рычажок после него часто отказывается вставать обратно: вы его поднимаете, а он тут же падает вниз.
Автомат следит за величиной тока в линии. Пока ток в пределах номинала, аппарату всё равно, куда этот ток уходит и что с ним происходит. И вот здесь появляется авария, которую он не заметит вообще.
Представьте: в стиральной машине протёрлась изоляция, и корпус оказался под напряжением. Или в сырой уличной розетке пошёл ток по влажной пыли. Или человек взялся за оголившийся провод. Ток при этом уходит мимо цепи: в землю, в корпус, через человека. Для автомата ничего страшного не случилось: величина в проводе осталась прежней, отключаться не от чего.
УЗО устроено иначе. Оно сравнивает ток, который ушёл в линию, с током, который из неё вернулся. В исправной цепи эти величины совпадают. Если часть тока не вернулась, значит, она нашла себе другую дорогу. Вот тогда аппарат и отключает линию.
Та самая цифра 30 мА на корпусе — это порог срабатывания. Дошла утечка до тридцати миллиампер — линия обесточена за доли секунды.

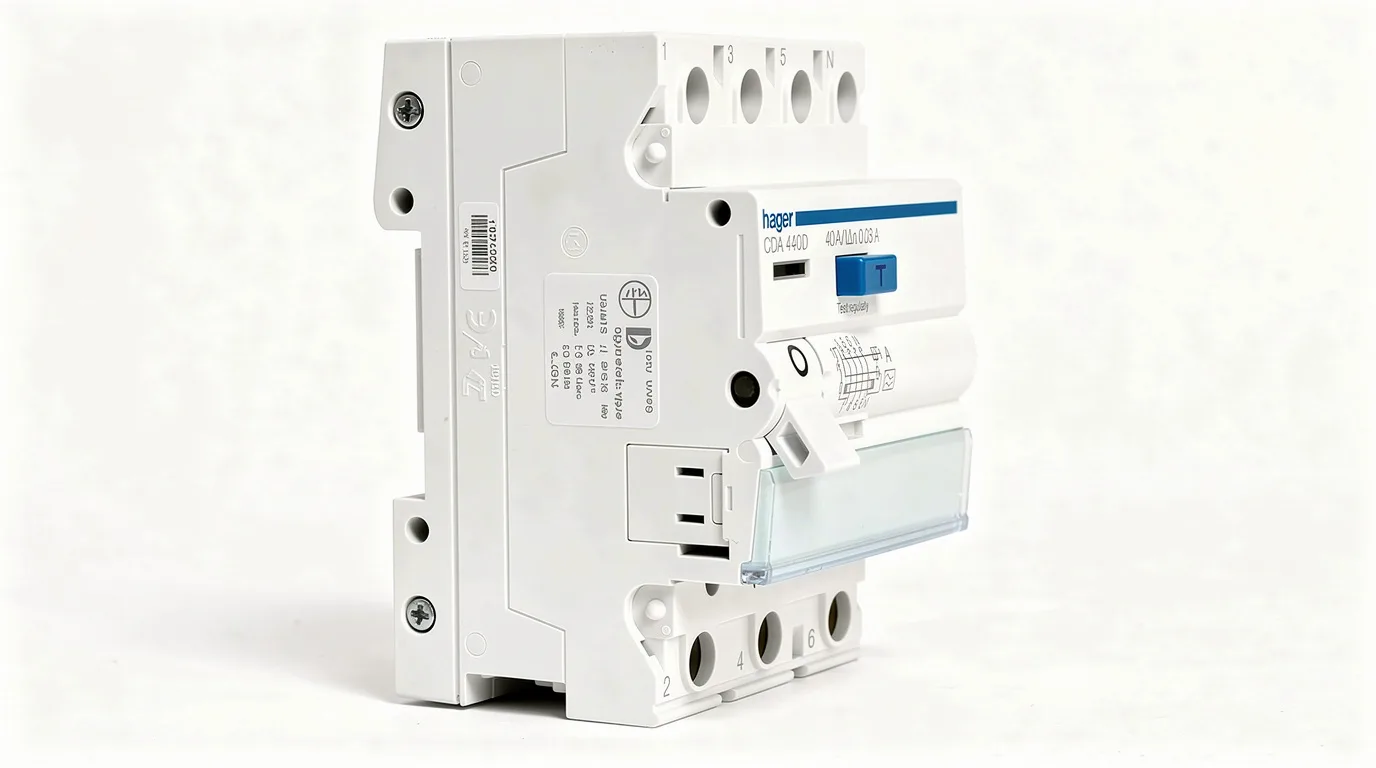

Кнопка «Т» для проверки и маркировка 0,03 А — тот самый порог в тридцать миллиампер
Дифавтомат делает обе работы сразу: следит и за величиной тока, и за утечкой. Его ставят, когда в щите мало места или когда линию хочется закрыть одним аппаратом целиком.
Спокойным быть приятно, но рано. Защита от утечки считается дополнительной: она вступает в дело тогда, когда основные меры уже не сработали. Основные меры такие: исправная изоляция, закрытый щит, нормальные розетки и грамотно проложенный кабель. Аппарат в щите ничего из перечисленного не заменяет, он подстраховывает.
Отсюда же растёт распространённый соблазн: вывести из-под защиты котёл или насос, чтобы ложное срабатывание зимой не оставило дом без отопления, а огород без полива. Мысль понятная, решение скверное. Вы снимаете защиту ровно с того оборудования, которое стоит в сырой котельной или в приямке и которого касаются руками. Опасение при этом лечится по-другому: мощному прибору выделяют отдельную линию со своей защитой, и тогда её срабатывание не гасит полдома, а котёл не зависит от утечки, случившейся в бане.
А где защиту от утечки предусматривают в первую очередь, довольно точно расписано. Есть свод правил по электроустановкам жилых и общественных зданий, ведёт его Министерство строительства и жилищно-коммунального хозяйства Российской Федерации. Для одноквартирных домов документ рекомендует закрывать защитой до тридцати миллиампер групповые линии освещения и розеток внутри дома. В том же перечне — подвал, встроенный и пристроенный гараж, ванная, душевая и сауна, а также розетки, установленные снаружи. Каким аппаратом это сделано — отдельным УЗО или дифавтоматом — вопрос второй.
Перечитайте этот список глазами хозяина. Подвал, гараж, баня, улица — это как раз те места, где сыро, где стоят бетонные и земляные полы и где человек касается корпусов приборов мокрыми руками.
Отдельная строка для домов с деревянными конструкциями: тот же свод правил запрещает ставить электрический щит в одном помещении с газовым оборудованием. Если у вас каркасник или сруб и в котельной стоит газовый котёл, щиту там не место.
Теперь соберём всё вместе. Вы стоите у щита с открытой дверцей. Внутреннюю крышку снимать не надо, к проводам и клеммам не лезьте вообще: всё, что нужно для разбора, видно и так — рычажки, надписи на корпусах и подписи групп. Порядок действий такой.
Сначала посмотрите, что именно опустилось. Один рычажок в ряду — авария на одной линии, и по подписи можно понять, на какой. Опустился крупный вводной аппарат — обесточен весь дом. У аппарата с кнопкой «Тест» при срабатывании часто выскакивает маленький цветной флажок или кнопка сбоку: это подсказка, что дело в утечке.
Прежде чем что-то поднимать, посмотрите и принюхайтесь. Именно посмотрите: руками в щите ничего не проверяют, там всё под напряжением, даже когда линия отключена. Запах горелого пластика, копоть, потемнение или оплавленный корпус, тепло, которое идёт от аппаратов и чувствуется на расстоянии ладони, — с любым из этих признаков рычажок поднимать нельзя вовсе. Закрывайте дверцу и звоните электрику. Полный список собран в конце статьи.
Если ничего подобного нет, вспомните, что происходило в момент отключения.
Линия погасла через несколько минут после того, как вы добавили очередной мощный прибор к работающим, — перегрузка. Отключите лишнее и поднимите рычажок. Держится — значит, вопрос в распределении нагрузки. Решается он либо привычкой не включать всё разом, либо отдельной линией под мощный прибор.
Погасло мгновенно, ровно в секунду включения чего-то одного, — короткое. Выньте вилку этого прибора из розетки и попробуйте поднять рычажок. Встал и держится — виноват прибор, ему дорога в ремонт. Падает обратно с пустой линией — проблема в проводке, и дальше самостоятельные попытки заканчиваются плохо.
Щёлкнул аппарат с флажком, особенно после дождя, после мойки полов или сам по себе ночью, — утечка. Тут вспоминайте, что было включено на улице, в бане или в подвале: чаще всего дело в сырости, забравшейся в уличную розетку или в светильник. Выньте из розеток то, что стояло в сыром месте, и поднимите аппарат. Держится — виноват отсыревший прибор или сама розетка, дальше нужно сушить и звать электрика на осмотр. Щёлкает снова при пустой линии — утечка сидит в проводке, и это уже точно не самостоятельная работа.

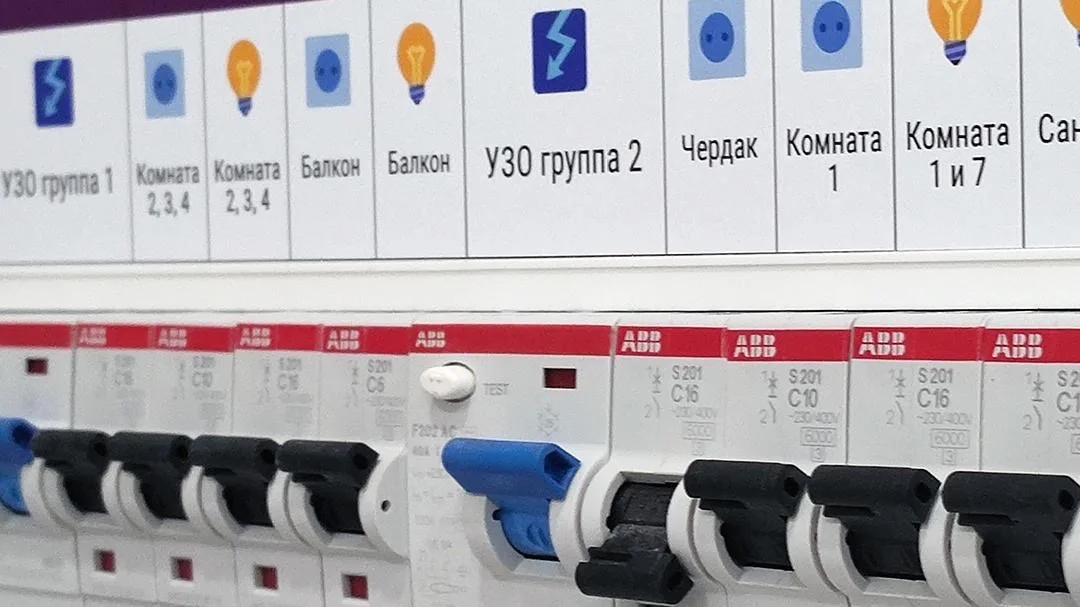

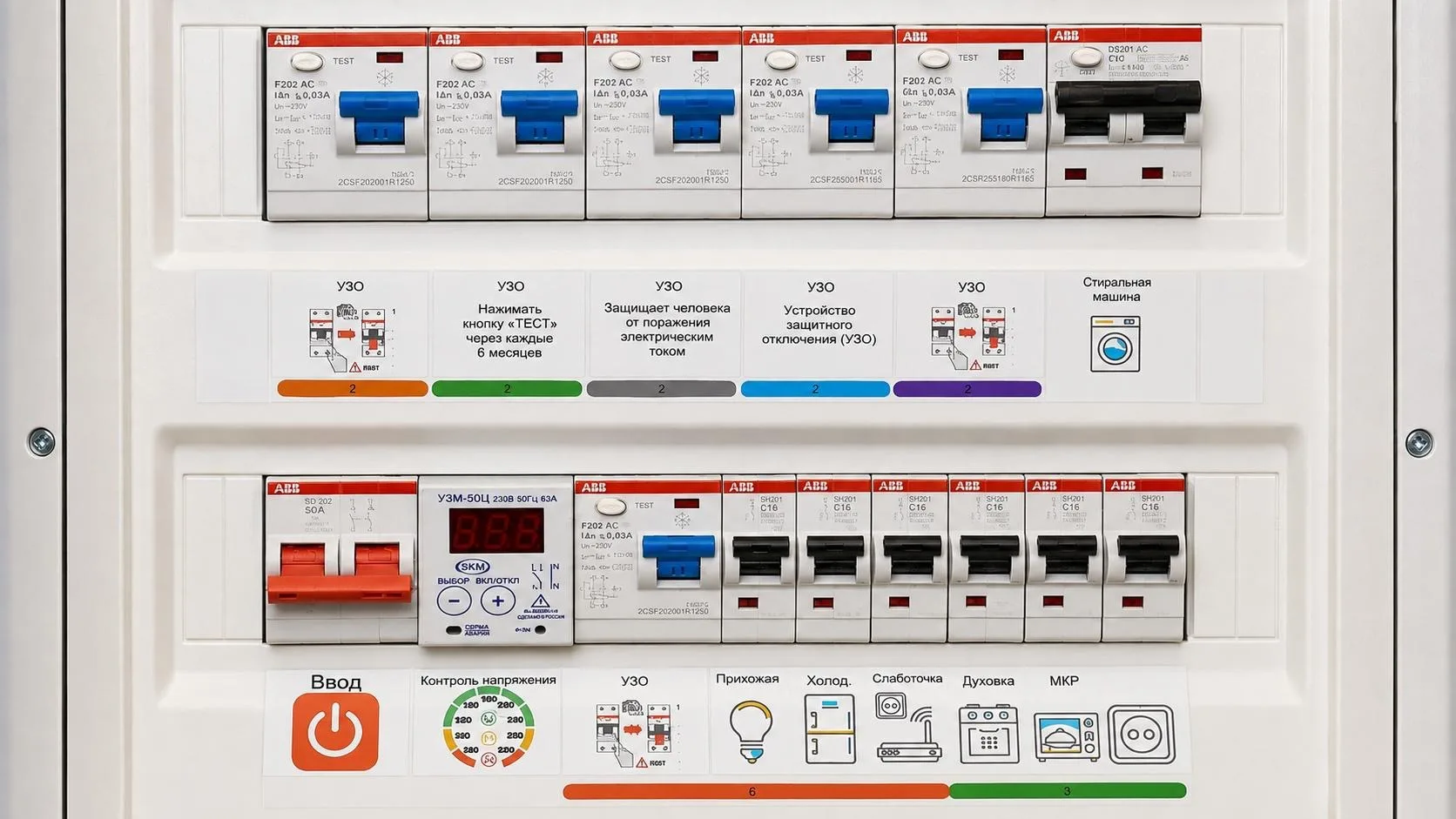

По подписанному щиту авария читается за полминуты
И отдельно про подписи. Если группы в щите подписаны — «кухня», «скважина», «свет второго этажа», весь разбор занимает полминуты. Если не подписаны, вы будете щёлкать наугад и ходить по дому проверять, где появился свет. Подписать линии можно и самому: опустите все групповые рычажки, вводной оставьте включённым, а дальше поднимайте по одному и ходите смотреть, что в доме ожило. Что нашли, подписывайте маркером прямо по корпусу или на бумажной полоске под крышкой. Полчаса работы экономят потом часы.
Иногда щит лучше закрыть и отойти. Вызывайте специалиста, если:
Каждый из этих признаков означает, что проблема перебралась с прибора в саму электрику дома.
Щит перестаёт быть чёрным ящиком в тот момент, когда становится понятно: у каждого аппарата в нём своя работа. Автомат стережёт провод от перегрева и от короткого замыкания. УЗО ловит ток, ушедший мимо цепи, и защищает человека. Вводной аппарат отключает всё сразу. А по тому, какой из них щёлкнул и когда это произошло, хозяин дома вполне способен поставить предварительный диагноз сам — и вызвать электрика с внятным описанием проблемы вместо «у меня что-то выбивает».
А у вас щит подписан или разбираетесь наугад? Расскажите в комментариях, какая линия чаще всего подводит.
