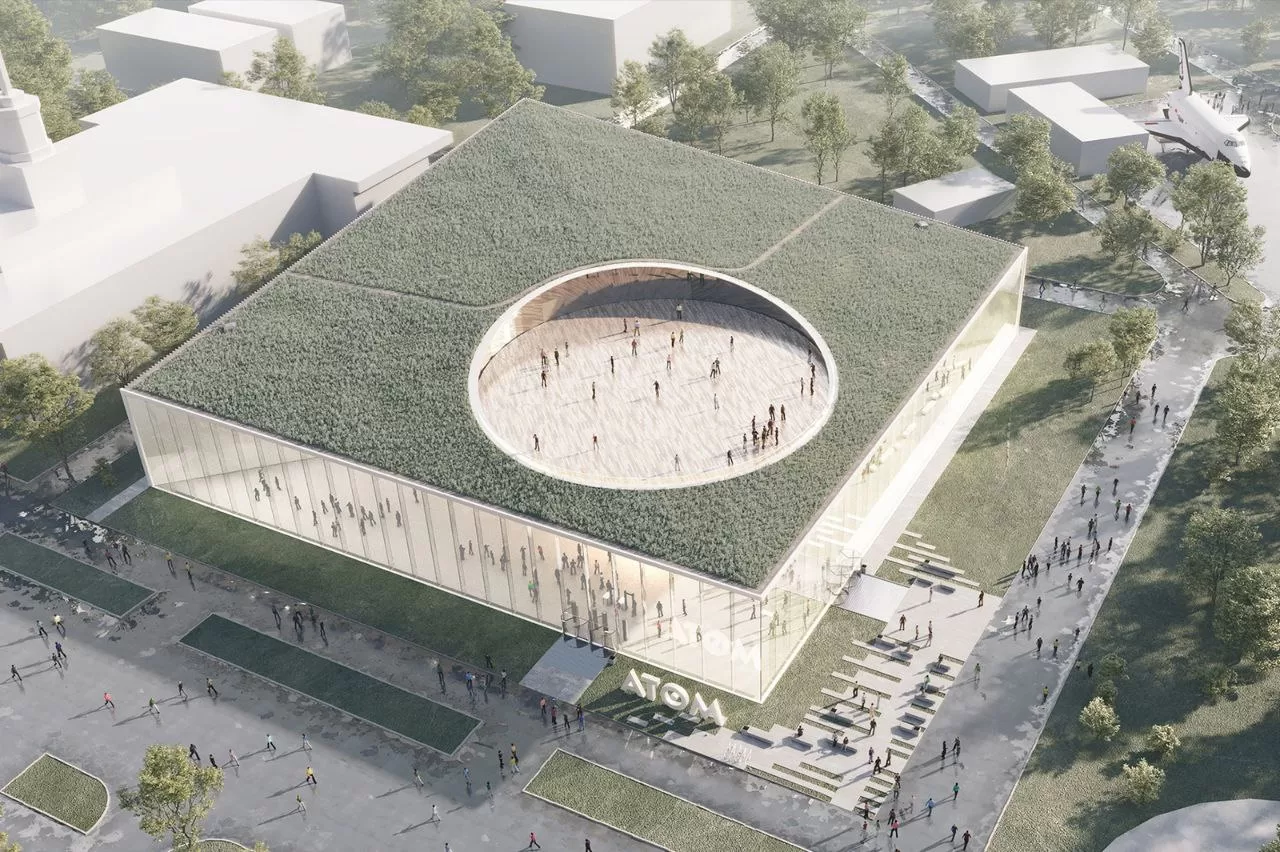

▪️Параметры: общая площадь — 25,1 тыс. кв.м (из них 1,2 тыс. кв.м — эксплуатируемая кровля, 7 этажей, из них — 3 подземные.

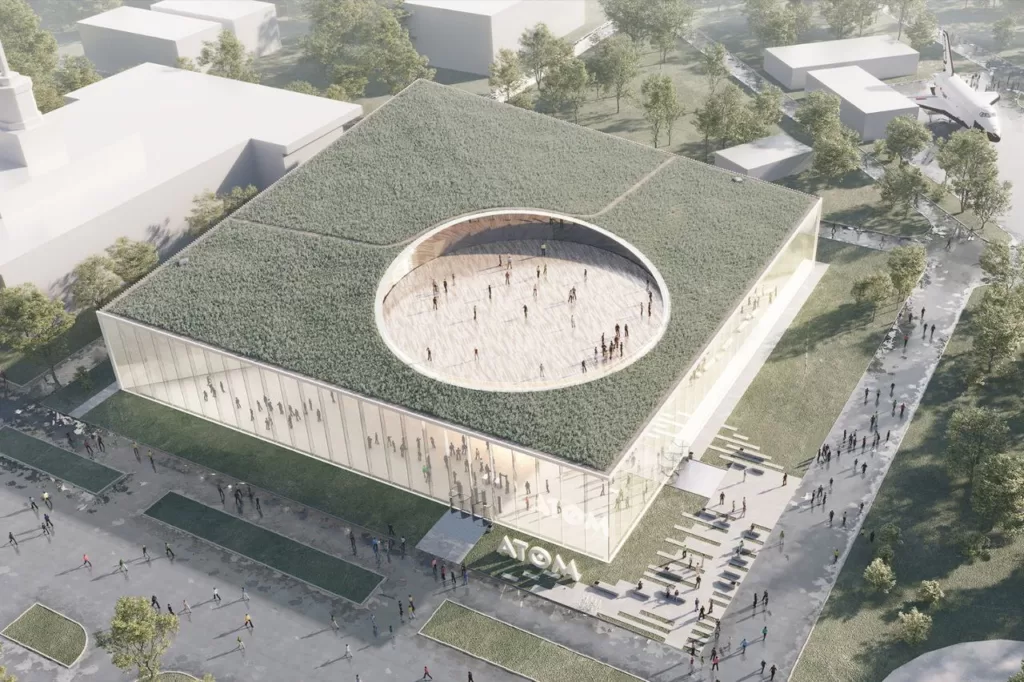

И на кровле были — красиво
Продолжаем про павильон «Атом» на ВДНХ. Сейчас расскажем, зачем вообще внедряли BIM на обьекте.Посмотрим на сложную конструкцию, где нужна была максимальная точность и слаженная работа на всех этапах.
▪️Изначально площадка была ограничена пространством старого павильона «Атом»
Так, вместе с грандиозной историей проектировщикам достались и геологические риски подтопления и карстово-суффозионной опасности.
Под площадкой протекает река Каменка, поэтому нужно было предотвратить осадку грунта и устранить любую вероятность возникновения трещин.
Кроме того, границы работ были строго ограничены и нельзя было сделать откосы для котлована. Решили строить снизу вверх по технологии Top-Down.
Подземные этажи «Атома» доходят до глубины более 17 м. Чтобы предотвратить затопление и обеспечить водонепроницаемость, возвели котлован-траншею в виде «стен в грунте» с толщиной блоков 80 см.
Траншею залили бетоном, а между швов блоков установили гидрошпонку. Чтобы полностью исключить приток грунтовых вод на дно котлована установили противофильтрационную завесу — jet-сваи диаметром 200 см и мощностью 7,85 м.
▪️Сложное панорамное остекление фасадов

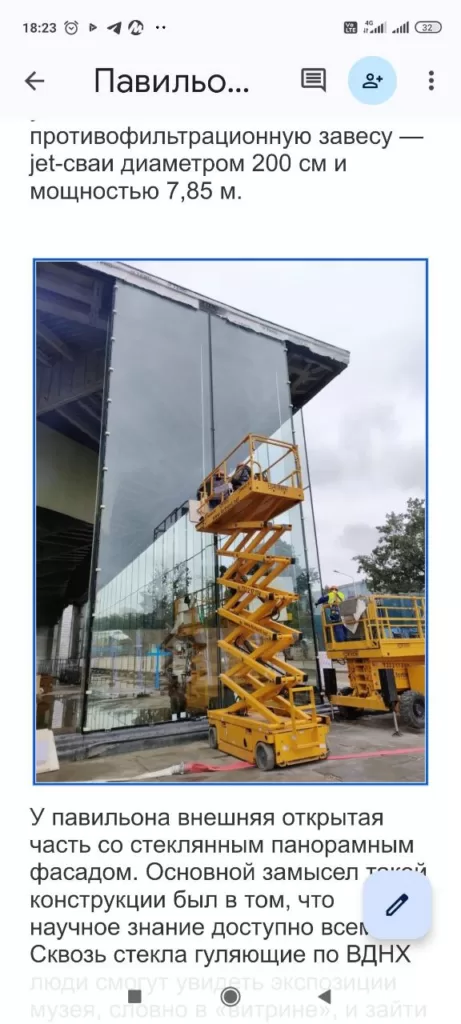

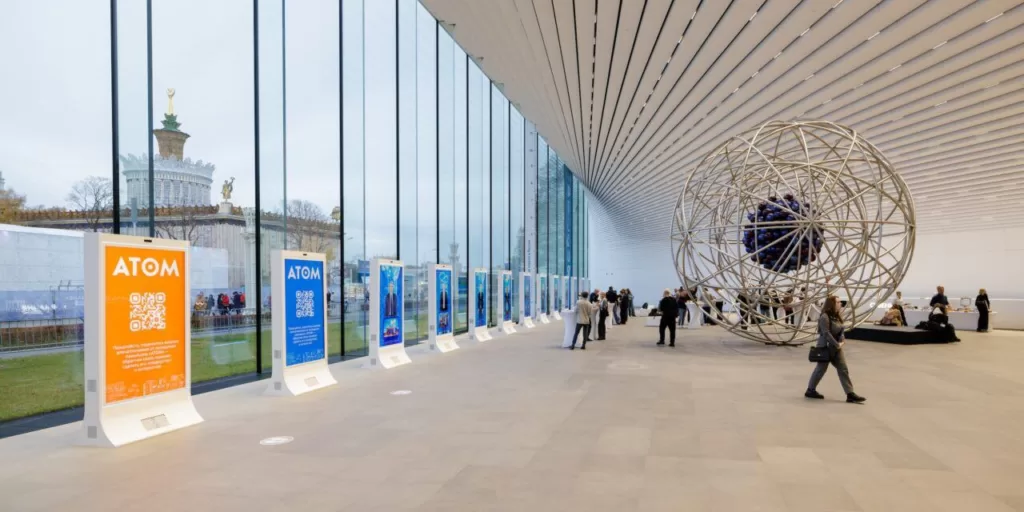

У павильона внешняя открытая часть со стеклянным панорамным фасадом. Основной замысел —научное знание доступно всем проходящим мимо здания.Архитекторы поломали голову над реализацией.
Чтобы здание выглядело легким:
▪️на главном фасаде установили безрамные стеклопакеты высотой 12 м и шириной 3 м;
▪️выбрали комплектующие без импостов;
▪️для компенсации нагрузки 54-метровой консоли с большой амплитудой колебания на стеклопакеты разработали уникальный шарнирный узел.

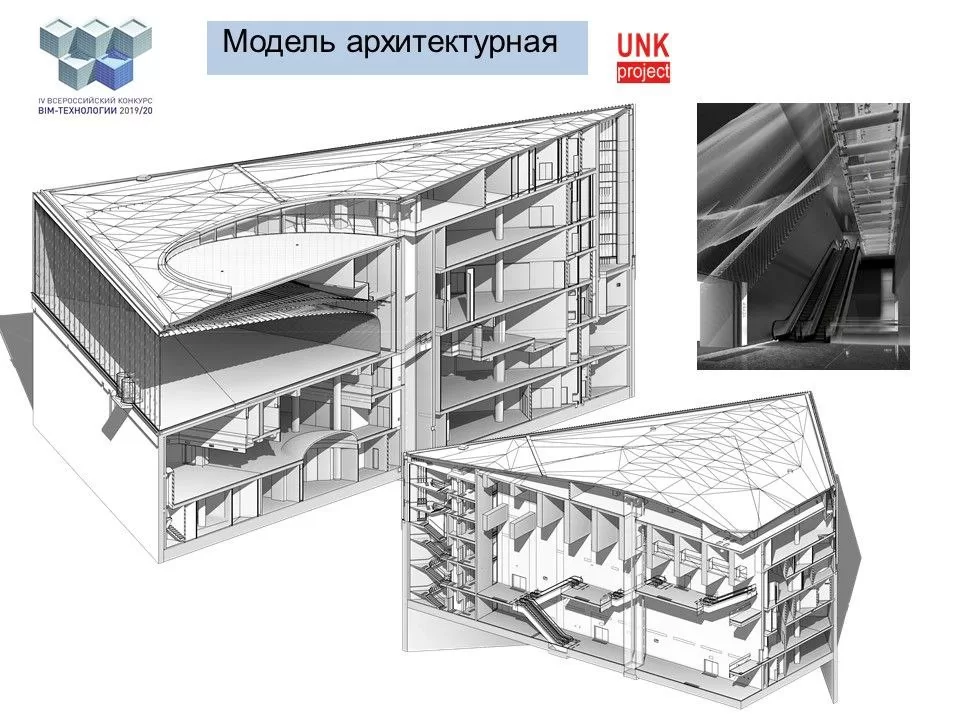

Преимущества информационного моделирования на объекте
По словам Юлия Борисова, руководителя UNK, такое остекление — «уникальное решение, подобных примеров в России еще не было».
«В основе реализации проекта павильона Росатома заложена неразрывность информации на всех этапах сооружения — "проектирование- строительство- эксплуатация".
Информация вводится один раз и используется в среде общих данных всеми участниками проекта. Для реализации этого замысла использовалась цифровая платформа, включающая в себя объектно- ориентированный процессный подход», - директор ОЦКС Росатома.
Это действительно сложный проект, где нужна была четкость. Это только пара конструктивных особенностей, а их было намного больше. Завтра расскажем про BIM-процессы на проекте.
