Схема отопления частного дома: разводка, трубы и монтаж
Схема отопления частного дома: однотрубная и двухтрубная разводка, «ленинградка», выбор труб и циркуляции. Что реально смонтировать своими руками.
Отопительная система частного дома — это одна из тех инженерных конструкций, ошибки в которой становятся заметны только тогда, когда на улице уже минусовая температура. Неправильно подобранные трубы, лишние повороты, неудачное расположение радиаторов или отсутствие балансировки могут привести к холодным комнатам, шуму в системе и перерасходу топлива. Поэтому разобраться в принципах разводки стоит еще до того, как в доме начнут прокладывать первые метры труб.
Схема отопления частного дома: разводка, трубы и монтаж
Схема отопления в частном доме зависит от площади здания, количества этажей, типа котла, числа радиаторов и способа циркуляции теплоносителя. Для небольшого одноэтажного дома может подойти простая однотрубная система, а для большого коттеджа чаще выбирают двухтрубную разводку с циркуляционным насосом и отдельными контурами. На первый взгляд отопление частного дома кажется набором простых элементов: котел нагревает воду, насос прогоняет ее по трубам, а радиаторы отдают тепло помещениям. На практике именно разводка определяет, насколько равномерно будут прогреваться комнаты, как система будет регулироваться и сколько времени и денег придется потратить на ее обслуживание. Особенно важно выбрать схему еще до покупки труб и радиаторов. Переделать уже смонтированную систему значительно сложнее, чем заложить правильное решение в проект. При этом часть работ действительно можно выполнить самостоятельно, но проектирование тепловой нагрузки, газовую часть, дымоход и пусконаладку оборудования повышенной опасности лучше доверять специалистам.

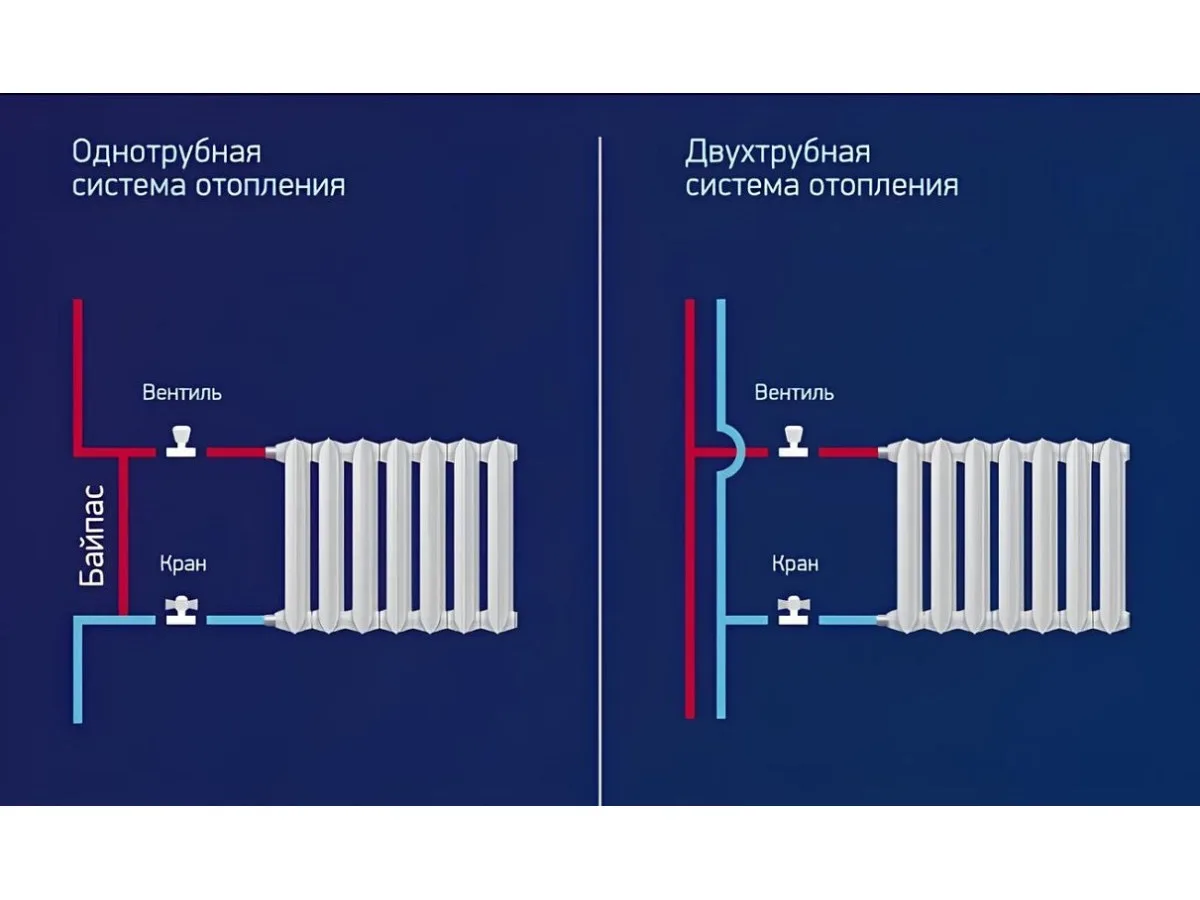

Однотрубная или двухтрубная: в чём разница
Главное различие между двумя схемами заключается в способе движения теплоносителя. В однотрубной системе радиаторы последовательно подключены к общему циркуляционному кольцу. Теплоноситель проходит через один прибор, затем направляется к следующему и так далее. Упрощенно схема выглядит так: котел → радиатор → радиатор → радиатор → котел. У двухтрубной системы есть отдельная подающая и обратная линии: котел → подача → радиаторы → обратка → котел. Каждый радиатор получает теплоноситель непосредственно из подающего трубопровода, а остывший теплоноситель возвращается по обратному.
Параметр
Однотрубная система
Двухтрубная система
Количество труб
Меньше
Больше
Стоимость монтажа
Обычно ниже
Обычно выше
Гидравлическая настройка
Сложнее
Проще
Регулировка радиаторов
Ограниченная без правильной арматуры
Удобная
Большой дом
Менее удобна
Более универсальна
Небольшой одноэтажный дом
Подходит
Подходит
Возможность отключать отдельные радиаторы
Ограничена схемой
Удобнее
Главный недостаток простой однотрубной разводки заключается в постепенном снижении температуры теплоносителя по мере прохождения через радиаторы. Если система рассчитана неправильно, последний прибор может получать значительно более холодный теплоноситель, чем первый. Поэтому увеличение количества радиаторов в однотрубной системе нельзя делать «на глаз». В двухтрубной схеме регулировать отдельные помещения проще. На радиаторах устанавливают регулирующую арматуру, а гидравлическая балансировка позволяет распределять поток теплоносителя между ветвями. Для современного коттеджа с несколькими комнатами и этажами двухтрубная система обычно дает больше возможностей для настройки.
Что такое «ленинградка» и когда она уместна

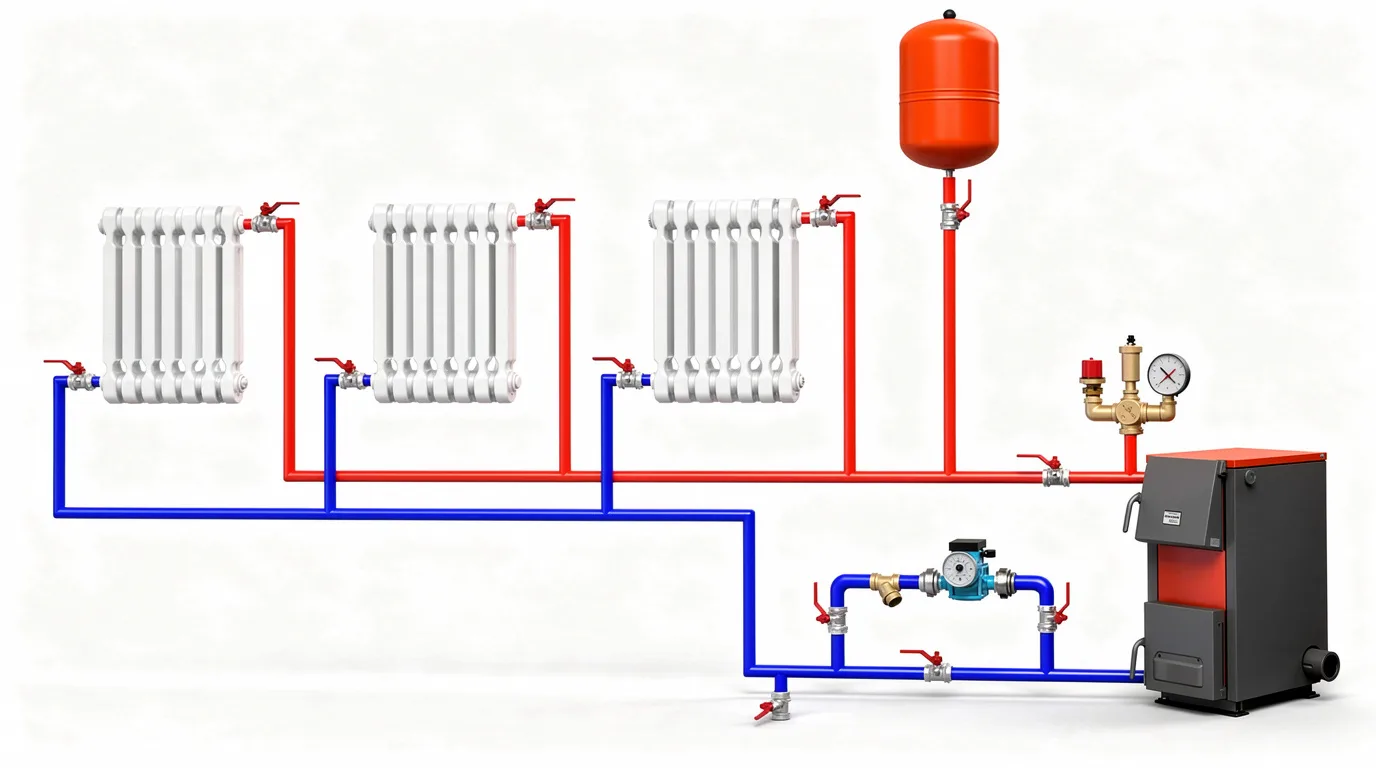

Схема отопления «ленинградка» для частного дома — разновидность однотрубной системы, в которой радиаторы подключаются к общему трубопроводу, образующему замкнутое кольцо. При этом радиаторы могут подключаться параллельно основному трубопроводу через байпас. Это важная деталь. Байпас позволяет теплоносителю продолжать движение по системе, даже если конкретный радиатор перекрыт. Типовая схема выглядит следующим образом: котел → магистраль → радиаторы через ответвления → магистраль → котел. «Ленинградка» получила популярность благодаря сравнительной простоте и небольшому количеству труб. Она может быть рациональной для: небольшого одноэтажного дома, дачи, компактной системы с небольшим количеством радиаторов, здания, где не требуется сложная зональная регулировка. Однако для большого коттеджа с множеством помещений такая схема может оказаться неудобной. Особенно если владельцу важно независимо регулировать температуру в каждой комнате. При проектировании «ленинградки» необходимо учитывать диаметр магистрали, сопротивление системы, количество радиаторов, мощность приборов и способ циркуляции. Простое соединение нескольких батарей одной трубой еще не является полноценным проектом отопления.

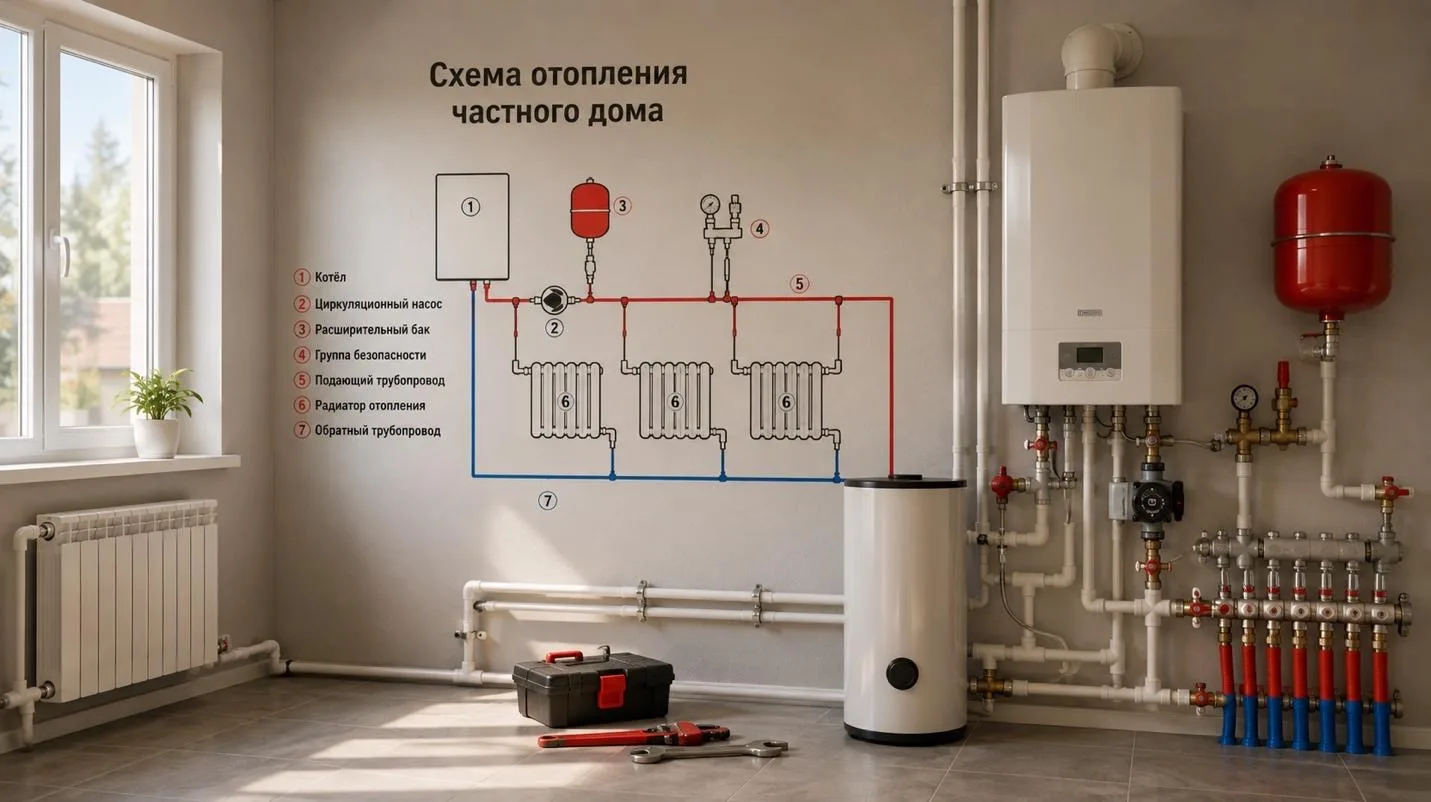

Схема отопления в частном доме от котла
Базовая система включает несколько элементов. Обычно в нее входят:
Котел.
Подающий трубопровод.
Обратный трубопровод.
Радиаторы или теплый пол.
Расширительный бак.
Циркуляционный насос.
Группа безопасности.
Запорная и регулирующая арматура.
Фильтры.
Воздухоотводчики.
Сливные устройства.
В закрытой системе теплоноситель циркулирует под определенным давлением. При нагреве жидкость расширяется, поэтому предусматривается расширительный бак. Группа безопасности защищает систему от опасного повышения давления и позволяет удалять воздух. В современных котельных также применяют коллекторы, гидравлические разделители, смесительные узлы и дополнительную автоматику — но только тогда, когда они действительно нужны по проекту. Чем сложнее система, тем больше внимания необходимо уделять гидравлическому расчету. Для небольшого дома избыточное количество оборудования не обязательно сделает отопление эффективнее. Напротив, большое количество насосов, клапанов и контуров увеличивает стоимость и усложняет обслуживание.

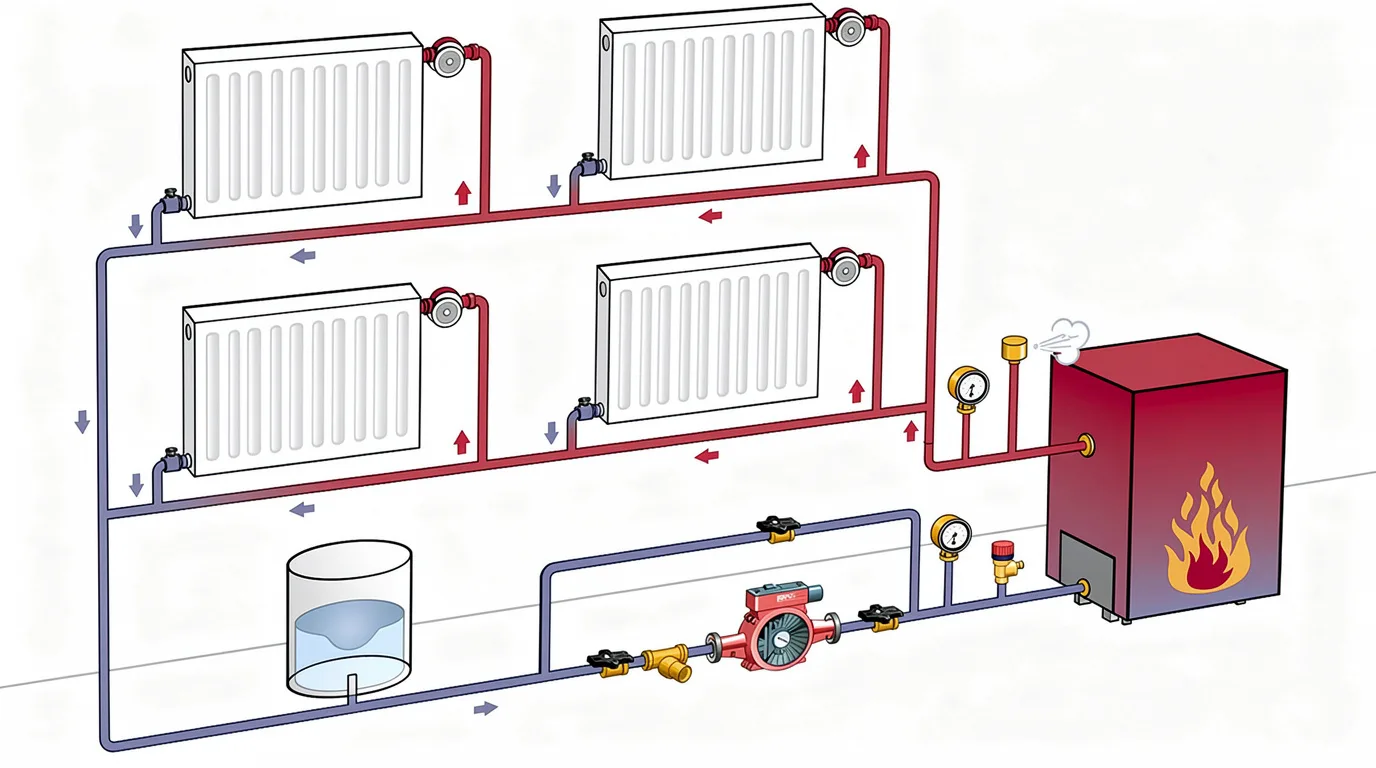

Естественная или принудительная циркуляция: что выбрать
Теплоноситель может перемещаться по трубам естественным образом или с помощью циркуляционного насоса. Естественная циркуляция основана на разнице плотности горячего и остывшего теплоносителя. Нагретая вода становится менее плотной и поднимается, а охлажденная движется вниз. Преимущество такой схемы — отсутствие зависимости от работы насоса. Однако система требует правильного проектирования, определенных уклонов и диаметров труб, а также обычно отличается большей инерционностью и габаритностью. Принудительная циркуляция осуществляется насосом. Она позволяет использовать более компактные трубопроводы и точнее управлять движением теплоносителя. Для современных частных домов этот вариант применяется значительно чаще. Преимущества: равномерное распределение тепла, возможность использовать компактные трубы, удобная регулировка, возможность создавать отдельные контуры, более гибкая схема отопления. Недостаток очевиден — насос зависит от электроснабжения. Поэтому в доме, где отопление является критически важной системой, стоит заранее продумать резервное питание автоматики и насосного оборудования.
Какие трубы выбрать и какого диаметра
Выбор труб зависит от температуры и давления теплоносителя, способа монтажа, конструкции здания и выбранной схемы. В частных домах используются полипропиленовые трубы, металлопластиковые, сшитый полиэтилен, медные или стальные. У каждого варианта есть свои особенности. Полипропилен привлекает сравнительно невысокой стоимостью и возможностью сварного соединения. Однако для отопления необходимо использовать трубы соответствующего назначения и учитывать их температурное расширение. Сшитый полиэтилен часто применяется в системах теплого пола и современной радиаторной разводке. Соединения выполняются с помощью специальных фитингов. Металлопластик удобен при монтаже и позволяет прокладывать длинные участки с минимальным количеством соединений. Медь отличается долговечностью, но стоит дороже и требует соответствующих навыков монтажа. Стальные трубы прочны, однако тяжелее и требуют защиты от коррозии. Важно не выбирать диаметр только по принципу «чем больше, тем лучше». Слишком маленький трубопровод увеличивает гидравлическое сопротивление, а слишком большой повышает стоимость системы и объем теплоносителя без обязательного преимущества. Диаметр определяется расчетом требуемого расхода теплоносителя и допустимых потерь давления. Для предварительного проектирования можно ориентироваться на распространенные размеры, но окончательный выбор должен соответствовать конкретной системе. Например, магистраль радиаторного отопления небольшого дома может выполняться трубами порядка 20–32 мм, а подводки к отдельным радиаторам — меньшего диаметра. Но эти значения нельзя использовать как универсальную инструкцию для любого дома.
Отопление частного дома из полипропиленовых труб
Отопление частного дома из полипропиленовых труб остается популярным благодаря относительно низкой стоимости материала и простоте соединения. Но у такого решения есть особенности. Полипропилен значительно расширяется при нагреве. Если длинный трубопровод смонтировать без учета температурного расширения, труба может начать изгибаться или создавать нагрузку на крепления и соединения. Поэтому при монтаже предусматривают: правильное расстояние между креплениями, компенсацию температурных деформаций, участки, позволяющие трубе перемещаться, качественные фитинги, соблюдение технологии сварки. Особое внимание необходимо уделять местам прохода труб через стены и перекрытия. Труба не должна быть зажата конструкцией таким образом, чтобы температурное расширение приводило к повреждению. Для монтажа внутренних инженерных систем применяются требования СП 73.13330.2016, а для полимерных и металлопластиковых труб предусмотрены отдельные нормативные требования и инструкции производителей.
Как расположить радиаторы
Даже идеально рассчитанная схема труб не обеспечит нормального отопления, если неправильно установить радиаторы. Обычно приборы размещают под окнами. Это помогает компенсировать охлаждение воздуха возле остекления и формировать восходящий тепловой поток. При установке важно соблюдать требования производителя к расстояниям от пола, стены и подоконника. Также необходимо учитывать мощность каждого радиатора. Нельзя автоматически считать, что для комнаты площадью 20 м² достаточно определенного количества секций без учета теплопотерь. На расчет влияют: площадь наружных стен, этаж, наличие соседних отапливаемых помещений, количество окон, тип стеклопакетов, утепление, климатическая зона, расчетная температура наружного воздуха. Именно поэтому мощность радиаторов должна определяться в составе общего теплотехнического расчета.
Самостоятельный монтаж возможен только для той части системы, где нет работ с газом и оборудованием, требующим специальной квалификации. Владелец дома при наличии навыков может выполнить некоторые работы с водяным контуром: разметку трасс, установку креплений, подготовку отдельных участков труб, монтаж некоторых радиаторов, прокладку трубопроводов, установку отдельных элементов арматуры. Но перед запуском система должна быть проверена. Особенно опасно самостоятельно выполнять работы, связанные с подключением газа, газовой обвязкой котла, дымоходом, настройкой газогорелочного оборудования, изменением проекта газоснабжения и пуском газового оборудования. Монтаж внутренних инженерных систем должен выполняться в соответствии с проектной документацией, требованиями нормативов и инструкциями изготовителей оборудования. СП 73.13330.2016 прямо указывает, что монтаж таких систем выполняется с учетом соответствующих стандартов, технических условий и инструкций производителей. Поэтому вариант «купить котел и подключить его самостоятельно» для газовой системы нельзя считать безопасным способом экономии.
Как выглядит монтаж отопления в частном доме
Если речь идет о новом строительстве, работы удобно выполнять в определенной последовательности.
Первый этап — расчет
Определяют теплопотери помещений, мощность источника тепла, количество радиаторов, расход теплоносителя и параметры труб.
Второй — проектирование схемы
Выбирают однотрубную или двухтрубную систему, количество контуров, расположение коллектора и оборудования.
Третий — установка котельного оборудования
Определяется место установки котла, расширительного бака, насосов и других компонентов.
Четвертый — прокладка труб
Трассы выполняют с учетом проекта, температурного расширения и доступа к обслуживаемым соединениям.
Пятый — установка радиаторов
После этого подключают отопительные приборы и регулирующую арматуру.
После запуска проверяют прогрев всех помещений и корректируют расход теплоносителя.
Для монтажа внутренних систем отопления нормативная база предусматривает испытания и проверку смонтированных систем. Поэтому просто заполнить трубы водой и включить котел недостаточно.
Какие ошибки всплывают после первого сезона
Некоторые ошибки становятся заметны только зимой.
Радиаторы прогреваются неравномерно
Причина может быть в неправильной балансировке, недостаточном расходе теплоносителя или ошибках в гидравлическом расчете.
Дальний радиатор холоднее остальных
Особенно часто проблема возникает в неправильно рассчитанной однотрубной системе.
В трубах появляется шум
Причиной может быть воздух, слишком высокая скорость движения теплоносителя, неправильная настройка насоса или особенности арматуры.
Давление постоянно падает
Это повод искать утечку, проверить расширительный бак и состояние системы.
Трубы стучат после запуска
Возможны температурные деформации, неправильное крепление или отсутствие необходимых компенсационных участков.
Комнаты перегреваются
Проблема может быть связана не с недостаточной мощностью котла, а с отсутствием регулировки и неправильным распределением теплоносителя.
Полотенцесушитель или теплый пол работают нестабильно
Причиной может стать неправильное подключение дополнительных контуров без гидравлического расчета. Чтобы не исправлять эти проблемы после первой зимы, схему отопления лучше полностью продумать до начала монтажа.
Какую схему выбрать для частного дома
Универсального решения нет, но можно использовать простую ориентировочную логику.
Условия дома
Оптимальный вариант
Небольшой одноэтажный дом
Простая однотрубная или двухтрубная система
Дом до 2 этажей с несколькими комнатами
Двухтрубная система
Большой коттедж
Двухтрубная система с отдельными контурами
Нужна независимая регулировка комнат
Двухтрубная разводка
Минимальный бюджет и небольшая площадь
Однотрубная система
Дом с теплым полом и радиаторами
Несколько контуров с соответствующей гидравлической схемой
Нестабильное электроснабжение
Продумать резервное питание насосов и автоматики
Для большинства современных коттеджей разумным компромиссом становится двухтрубная система с принудительной циркуляцией. Она требует больше материалов, чем простая «ленинградка», но предоставляет значительно больше возможностей для регулировки и расширения. Если дом небольшой, а требования к регулировке невысокие, однотрубная схема тоже может быть оправданной. Главное — рассчитать ее до начала монтажа.
Система отопления должна рассматриваться как единый комплекс: источник тепла, трубы, насос, радиаторы, теплый пол, автоматика и утепление здания должны работать согласованно. Экономия на проектировании часто оборачивается дополнительными расходами уже после первого отопительного сезона. Если дом еще находится на стадии проектирования, полезно заранее определить источник тепла. О вариантах отопления без магистрального газа мы рассказывали в материале «Участок без газа: чем отапливать дом и какие варианты действительно выгодны».
