Автоматическая вязка арматуры: как китайский робот обошёл по скорости и стоимости бригаду строителей
Выясняем, сколько узлов способен обработать робот и действительно ли такая технология способна заменить рабочих на стройплощадке.
Вязка арматуры — одна из тех операций, которые редко воспринимаются как технологически сложные, хотя именно на таких повторяющихся процессах строительная площадка теряет немало времени. Рабочему приходится перемещаться по арматурной сетке, находить пересечения стержней, подводить инструмент, фиксировать узел и переходить к следующей точке. Если таких соединений сотни или тысячи, физическая нагрузка быстро становится серьезной. Исследователи Hong Kong University of Science and Technology предложили перенести эту работу на робота. Разработка команды Hong Kong Center for Construction Robotics получила золотую медаль с особой отметкой жюри на 49-й Международной выставке изобретений в Женеве. Машина самостоятельно перемещается по арматурной сетке, распознает узлы и связывает пересечения стержней. На один узел ей требуется около пяти секунд. При этом называть разработку полноценной заменой бригады пока было бы слишком смело. Самое интересное здесь другое: роботизация добралась до очень конкретной строительной операции, где результат можно измерить не абстрактной «эффективностью», а количеством связанных узлов в час, точностью распознавания и трудозатратами.
Что именно делает робот
Арматурный каркас состоит из пересекающихся стержней, которые перед бетонированием необходимо зафиксировать относительно друг друга. В зависимости от конструкции и требований проекта используются разные способы соединения, но один из распространенных вариантов — вязка специальной проволокой. Для человека это выглядит просто: найти пересечение, подвести вязальный инструмент, захватить проволоку, закрутить ее и перейти дальше. Сложность появляется при больших объемах. Арматурная сетка может занимать десятки и сотни квадратных метров, а рабочему приходится практически постоянно находиться в наклонном или неудобном положении.

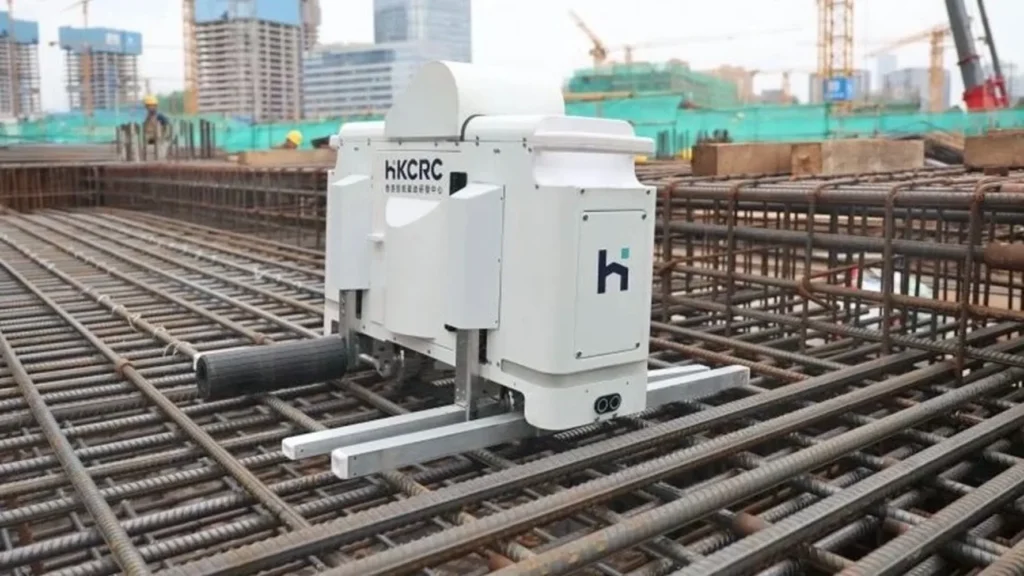

Робот создан именно для автоматизации этой повторяющейся операции. Он перемещается непосредственно по арматурным стержням и подходит к точкам их пересечения. В автоматическом режиме машина сама определяет направление движения и последовательно обрабатывает узлы. Разработчики предусмотрели и ручной режим, при котором оператор управляет устройством. Конструкция получилась достаточно компактной: по данным HKCRC, робот рассчитан на транспортировку в багажнике автомобиля и может быть развернут на рабочем участке примерно за пять секунд. Для стройки это существенная особенность: речь идет не о крупном стационарном промышленном манипуляторе, которому требуется отдельная зона, фундамент или сложная система позиционирования.
Главная проблема такой машины заключается даже не в самом механизме вязки. Закрутить проволоку в фиксированной точке относительно просто. Гораздо сложнее заставить устройство самостоятельно найти эту точку среди большого количества пересекающихся стержней. Поэтому в конструкции используется система датчиков и автоматического позиционирования. Робот определяет расположение арматуры, движется вдоль нее и находит нужные узлы. В автоматическом режиме он способен переходить от одного участка к другому без постоянных команд оператора. Разработчики также предусмотрели системы защиты от падения, столкновения и опрокидывания. Именно эта часть превращает обычный вязальный инструмент в строительного робота. Машине недостаточно уметь закрутить проволоку — она должна понимать, куда ехать дальше, где находится следующий узел и как не столкнуться с препятствием или человеком.
Похожий подход сегодня развивается и в других системах автоматизации армирования. Например, в опубликованном в 2024 году исследовании другой команды китайских разработчиков робот использовал RGB-D-камеру для определения пересечений арматуры и алгоритм планирования траектории, который позволял последовательно охватывать рабочую поверхность. В испытаниях точность обнаружения пересечений достигла 99,4%, а среднее время вязки составило 5,5 секунды. Это хорошо показывает направление развития технологии: камера и программное обеспечение постепенно становятся для строительной машины таким же важным элементом, как двигатель или рабочий механизм.
Пять секунд на один узел: насколько это быстро
Робот способен выполнить одну вязку примерно за пять секунд. Причем университет сравнивает не просто время одного движения человека и машины, а чистую производительность за рабочий день: по этому показателю робот оценивается как в три-четыре раза более быстрый, чем человек.
Есть и более показательный производственный показатель. Компания Castor Construction Robotics, связанная с коммерциализацией разработки, указывает производительность около 500 узлов в час с учетом времени на обслуживание. Если пересчитать только теоретическую скорость в пять секунд на один узел, получится 720 узлов в час, однако в реальной работе часть времени уходит на перемещение, обслуживание и другие операции. Поэтому именно показатель около 500 узлов в час лучше показывает практическую производительность устройства. Для сравнения: если представить условный участок со множеством одинаковых пересечений, робот способен работать практически без изменения темпа. Человеку приходится постоянно менять положение тела, перемещаться по сетке, делать паузы и контролировать качество каждого соединения.
Что происходит на стройке: человеку остается контроль
Представим обычный рабочий процесс. Арматурная сетка подготовлена, стержни уложены с заданным шагом, а пересечения необходимо связать. Вместо того чтобы несколько рабочих последовательно проходили всю площадь и вручную вязали каждый узел, робот запускается на участке и начинает двигаться по арматуре. Его задача — найти пересечения, выполнить вязку и перейти дальше. Оператор следит за работой, а при необходимости может переключить устройство в ручной режим.
Это важное отличие от представления о «полностью безлюдной стройке». В реальном строительстве арматурный каркас не всегда представляет собой идеально ровную сетку. На участке могут находиться выпуски, закладные детали, другие элементы конструкции, временные препятствия и люди. Поэтому даже хорошо автоматизированная машина нуждается в контроле. Именно поэтому разработчики заложили в систему функции обнаружения препятствий и защиты от опасных ситуаций. На актуальной странице продукта HKCRC отдельно заявлены автоматическая остановка при неисправности, звуковые и визуальные предупреждения, защита от опрокидывания и столкновений.
Что это меняет для стройки
История с роботом HKUST интересна не столько самим фактом появления еще одной строительной машины, сколько изменением подхода к автоматизации. Вязка арматуры десятилетиями считалась обычной ручной операцией, которую проще поручить рабочим. Теперь ее можно описать алгоритмом, снабдить машину системой машинного зрения и превратить в автоматизированный процесс. При этом технология уже демонстрирует вполне конкретные показатели: около пяти секунд на один узел, до примерно 500 узлов в час с учетом обслуживания и заявленную разработчиками производительность в три-четыре раза выше человеческой по чистой эффективности рабочего дня.
Главный вопрос теперь не в том, способен ли робот связать арматуру. Он уже это делает. Вопрос в масштабе применения: насколько часто строительной компании выгоднее отправить на объект робота, чем использовать традиционную бригаду, и как быстро оборудование окупается на больших объемах.
Именно здесь строительная робототехника переходит из категории эффектных технологических демонстраций в область экономики. Если машина способна стабильно работать на реальном объекте, перевозиться между площадками и выполнять сотни операций за час, ее ценность определяется уже не эффектным видео, а стоимостью одного обработанного узла.
А это тот показатель, который строительный рынок умеет считать особенно хорошо.
