Контур заземления частного дома: что требуют правила и как проверить, есть ли земля у вас
Заземление и громоотвод продают одним пакетом, хотя работают они по-разному. Разбираем, что в доме должно быть обязательно и как хозяину проверить, есть ли у него «земля».
Электрик закончил щит, повесил счётчик, показал, где чей автомат, и уехал. Во дворе после него ни ямы, ни забитых штырей, ни полосы, уходящей под отмостку. В доме при этом всё работает: свет горит, чайник кипит, стиральная машина крутит бельё. Вопрос «а земля-то есть?» всплывает обычно через год-два — когда по корпусу той самой машины начинает пощипывать или когда приходит гроза и в доме умирает роутер.
«Нам это не нужно, у нас гроз почти не бывает»
Разговор о заземлении часто начинается с грозы и на этом же месте сворачивает не туда. Предложение монтажников приходит общим счётом: контур плюс молниеприёмник на конёк. Хозяин смотрит на кирпичные стены, вспоминает, что за двадцать лет в посёлке ничего не горело, и отказывается от всего сразу.
Между тем в этом счёте лежат две разные вещи. Молниезащита рассчитана на одно событие, редкое и мощное. Заземление работает каждый день, в каждой розетке, и грозы не ждёт: его задача — не дать корпусу бытового прибора остаться под напряжением, когда внутри пробьёт изоляцию. Стены дома тут ни при чём, и статистика посёлка тоже.
«Розетки работают — значит, с электрикой всё в порядке»
Розетка исправно даёт напряжение и без всякого заземления: для этого нужны два провода, фаза и ноль. Третий контакт в ней — те самые металлические усики сверху и снизу — на работу приборов не влияет вообще. Поэтому дом без земли выглядит совершенно нормальным ровно до аварии.
Что происходит в аварии. Внутри стиральной машины протёрлась изоляция, и фазный провод коснулся металлического корпуса. Прибор при этом продолжает работать: цепь целая, ток идёт как шёл. Разница в том, что теперь корпус — под напряжением сети.
Дальше всё решает вопрос, есть ли у этого напряжения дорога в землю помимо человека.
Если защитный проводник подключён, ток с корпуса уходит по нему. Сопротивление у этого пути маленькое, ток вырастает до величин короткого замыкания, и автомат в щите отключает линию — за доли секунды, ещё до того, как кто-нибудь подойдёт к машине. Работает это при условии, что цепь собрана правильно. Тонкая жила, ненадёжный контакт или «земля», сделанная «как получилось», ток до нужной величины не поднимут — и автомат может промолчать.
Если защитного проводника нет, корпус так и стоит под напряжением. Автомат не видит никакой аварии: ток в линии обычный, машина исправно стирает. Авария обнаружится в тот момент, когда до корпуса дотронется человек, стоящий босиком на мокром полу. Дорогой в землю станет он.
От утечки на корпус в щите защищает УЗО, и работает оно даже там, где земли нет: как только человек коснётся корпуса и через него потечёт ток, аппарат отключит линию. С заземлением та же защита срабатывает раньше — ток уходит по защитному проводнику, и до человека дело не доходит. Одно другого не заменяет: как устроен щит и какие аппараты в нём за что отвечают, портал разбирал в отдельном материале про домашний щит.

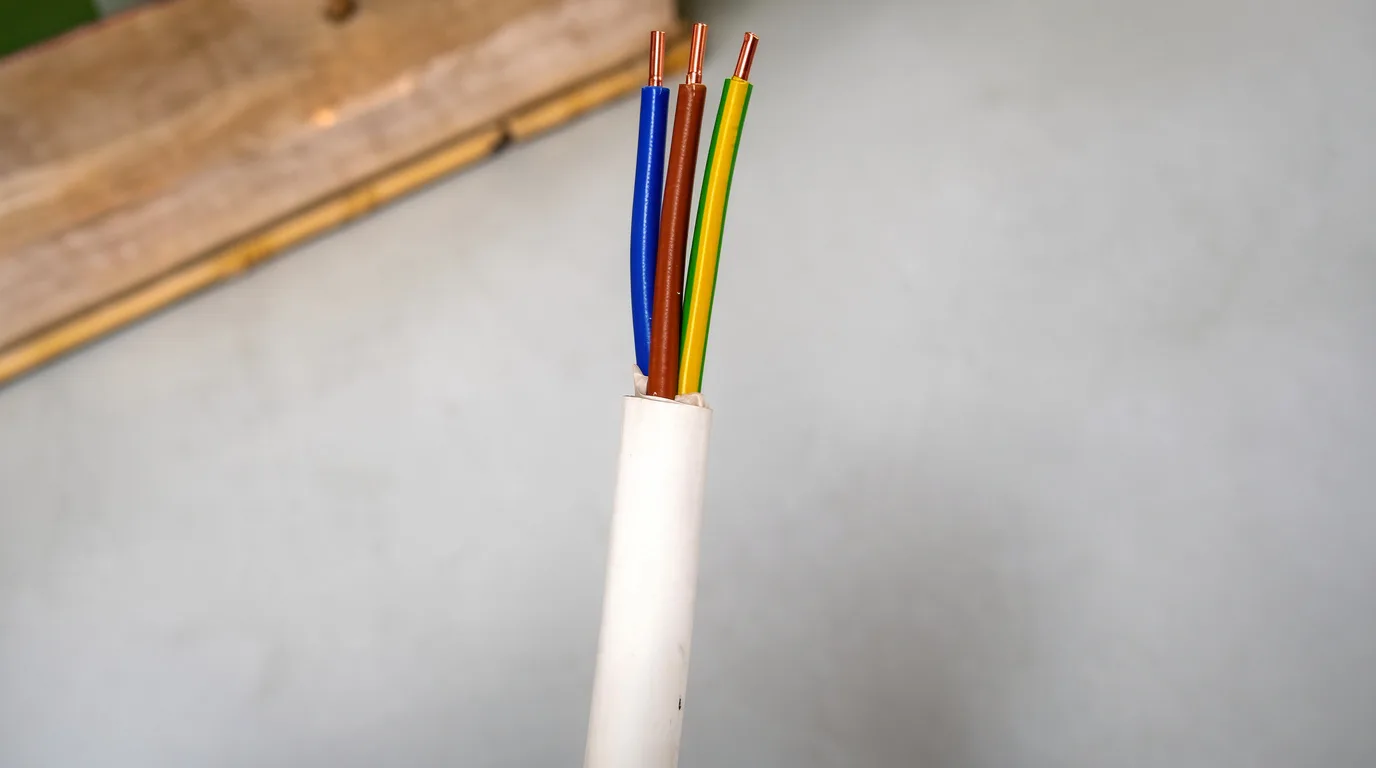

Жёлто-зелёная жила — защитный проводник: без неё в розетке остаются только фаза и ноль
Контур, шина и третий провод: что где находится
Слово «заземление» обычно означает цепочку из трёх частей, и живут они в разных местах дома. Заодно разберёмся со словом «контур»: так называют закопанную часть — то, что монтажники сваривают из металла и прячут в грунт рядом с домом. В документах она называется заземлителем, в разговоре — контуром заземления, и это одно и то же.

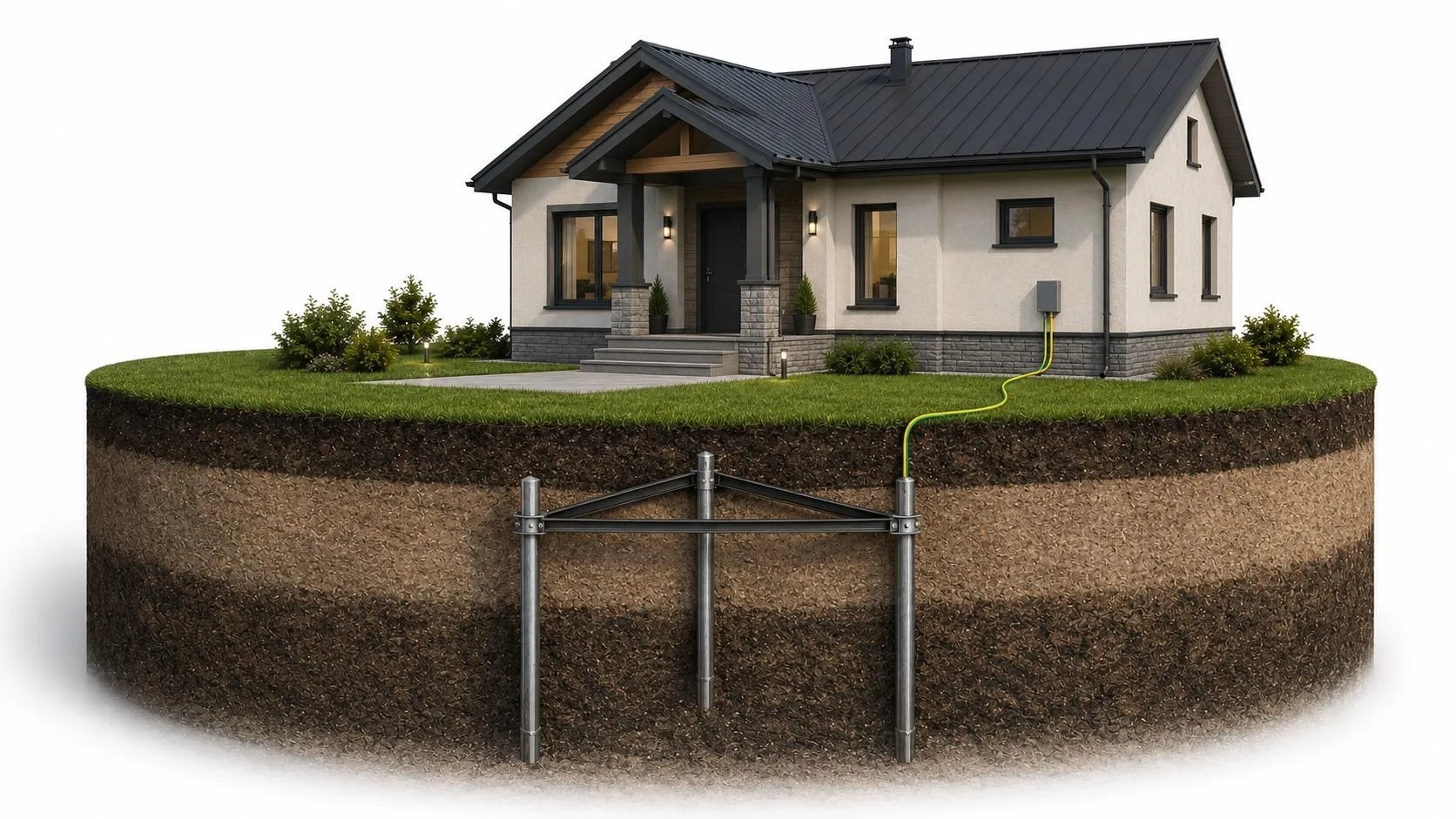

Заземлитель, он же контур, — то, что в грунте. Обычно это несколько металлических штырей, забитых в землю рядом с домом и соединённых между собой стальной полосой. Отсюда старое название «треугольник». Заземлителем может работать и железобетонный фундамент: арматура внутри него связана в общую сетку и контактирует с грунтом. Годится он не всегда — сухой грунт и защитное покрытие арматуры этот вариант закрывают, решать должен проектировщик.

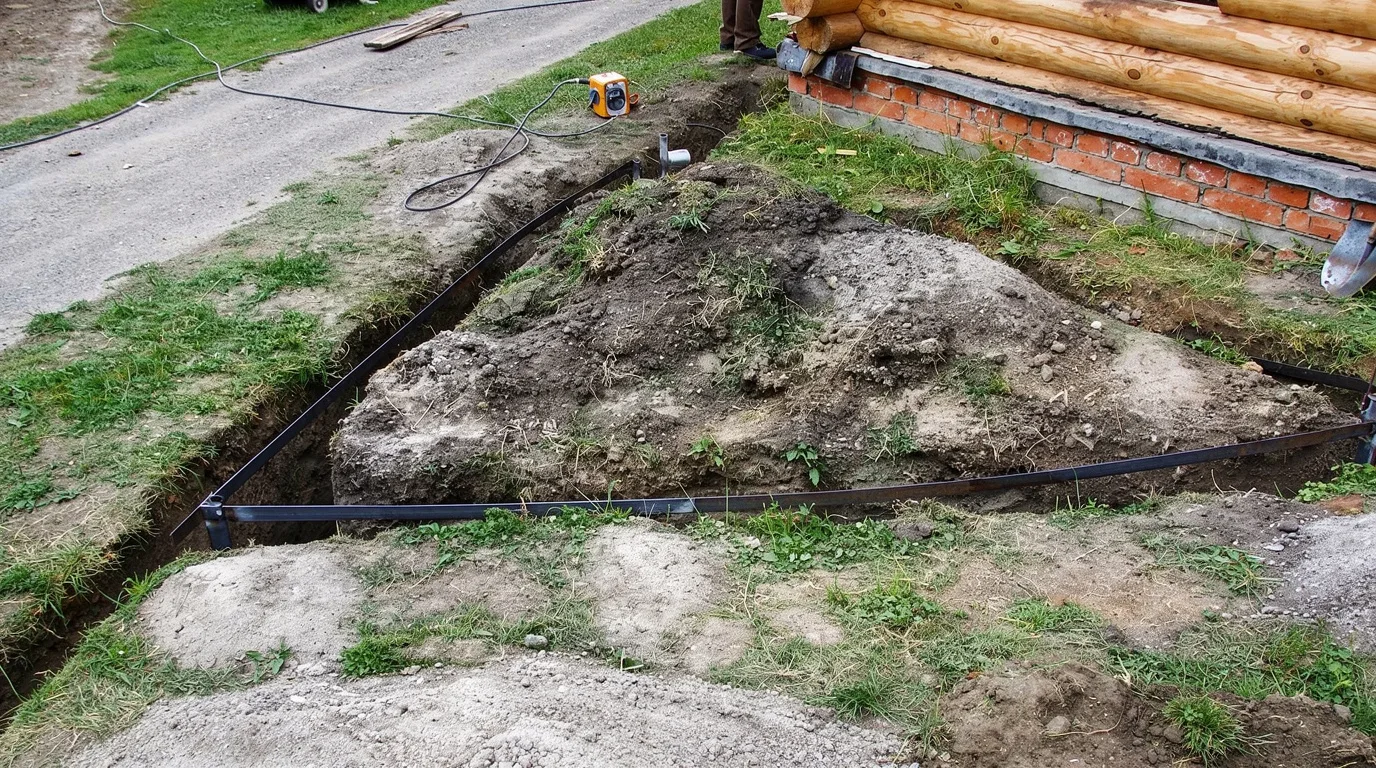

Контур заземления на этапе, когда его ещё видно: дальше траншею закопают и забудут о ней на годы
Заземляющий проводник — полоса или толстый провод от заземлителя в дом, к щиту.
Главная заземляющая шина — металлическая планка в щите или рядом с ним, куда сходятся заземляющий проводник, защитные проводники всех линий дома и металлические коммуникации: водопроводные трубы, отопление, стальная канализация, металл строительных конструкций. Объединять всё это на вводе в дом правила требуют прямо. Смысл в том, чтобы всё железо в доме имело один и тот же потенциал. Тогда между трубой и корпусом стиральной машины не окажется напряжения, даже если что-то пошло не так.
В ванной к этому добавляется своё. Металла много, кожа мокрая, и разница потенциалов между ванной, полотенцесушителем и смесителем опасна сама по себе. Поэтому в ванной металл собирают в одну точку — на отдельную шину. Стандарт на электроустановки мест размещения ванны и душа, который действует с августа 2024 года, требует делать это в обязательном порядке и перечисляет, что именно соединяют: трубы водоснабжения и канализации, отопление и кондиционирование, газ, доступные прикосновению металлические конструкции, защитные проводники розеток и стационарной техники, греющий кабель тёплого пола. Работа эта делается до плитки — потом добираться до труб придётся с перфоратором.
Третий провод — жёлто-зелёная жила, которая идёт от шины в щите до каждой розетки и до корпуса каждого стационарного прибора: котла, бойлера, варочной панели.
Как понять, есть ли «земля» у вас
Три признака, которые хозяин видит сам, не разбирая ничего.
Первое — во дворе. Ищите место, где из-под отмостки выходит стальная полоса или толстый провод и уходит в грунт. Обычно это рядом со щитом или с вводом кабеля в дом.
Второе — в щите. Откройте дверцу и посмотрите, не трогая руками ничего внутри: там всё под напряжением, даже когда рычажки опущены. Ищите отдельную планку с жёлто-зелёными проводами, к которой сходятся линии со всего дома, и провод от неё наружу.
Третье — розетки. Заземляющие контакты в них могут быть, а провод к ним не подведён: усики есть, за ними — пустота. Косвенный признак — сколько жил в кабеле. Двужильный кабель в старой распаячной коробке означает, что земли в этой линии нет, откуда бы ни росли усики в розетке.
Точный ответ даёт замер. Электрик проверяет прибором и сам контур, и то, что защитный проводник действительно доходит до каждой точки. Это работа на час-полтора и разумные деньги — заметно дешевле, чем узнавать правду на собственном опыте.

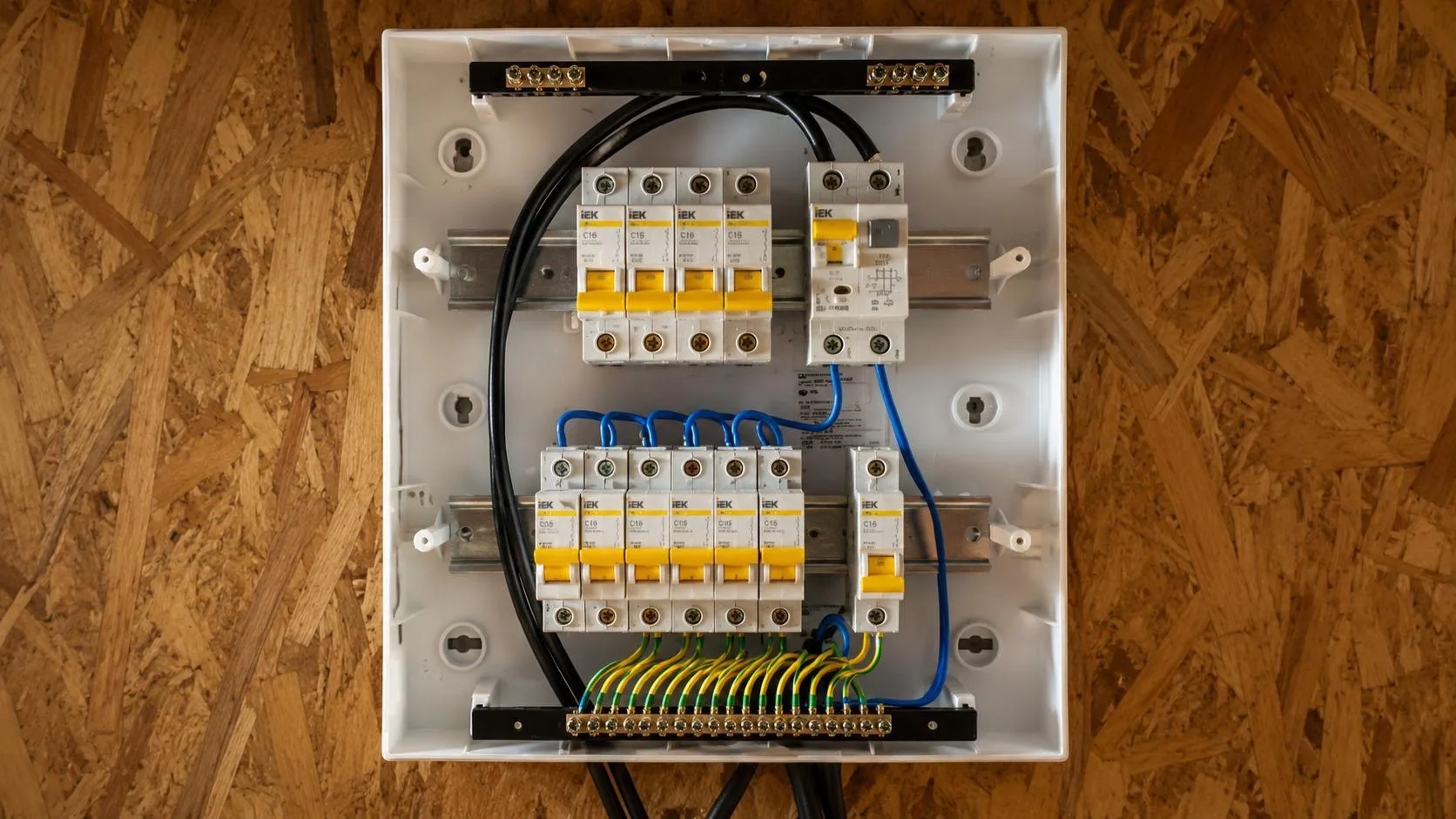

Жёлто-зелёные проводники со всех линий дома сходятся на одну планку — это она и есть
Три способа сделать хуже, чем было
«Земля», сделанная наспех, опаснее честного её отсутствия: хозяин уверен, что защита есть, и ведёт себя соответственно.
Перемычка с нуля на заземляющий контакт розетки. Выглядит как решение: прибор «заземлён», индикатор показывает то, что положено. Но стоит нулю оборваться где-то на линии — и корпус прибора через эту перемычку оказывается под фазой. Редкая опасность становится постоянной.
Провод от щита к батарее отопления или канализационной трубе. Правила прямо запрещают использовать в качестве заземлителей трубопроводы канализации и центрального отопления, а заодно — горючих жидкостей и газов. Трубы к заземляющему устройству присоединяют, но с другой целью: чтобы уравнять потенциалы между всем металлом в доме, а не чтобы сливать через них аварийный ток.
Про водопровод спрашивают отдельно, поэтому скажем прямо. Металлический водопровод, проложенный в земле, в перечне естественных заземлителей действительно есть — речь именно о подземном участке, и решение это проектное: его считают и проверяют замером. К домашней разводке под мойкой оно отношения не имеет. Вводы сегодня сплошь пластиковые, а металлический участок соседи или водоканал меняют, когда сочтут нужным, — и заземлитель у вас пропадает молча, без всякого предупреждения.
Свой штырь под одну розетку. Логика понятная: до щита далеко, забью пруток под окном и притащу «землю» к котлу. Выходит вторая точка заземления, никак не связанная с общей шиной дома. При аварии между двумя такими точками возникает разница потенциалов, и человек, который одной рукой держится за котёл, а другой — за мойку, оказывается ровно между ними.

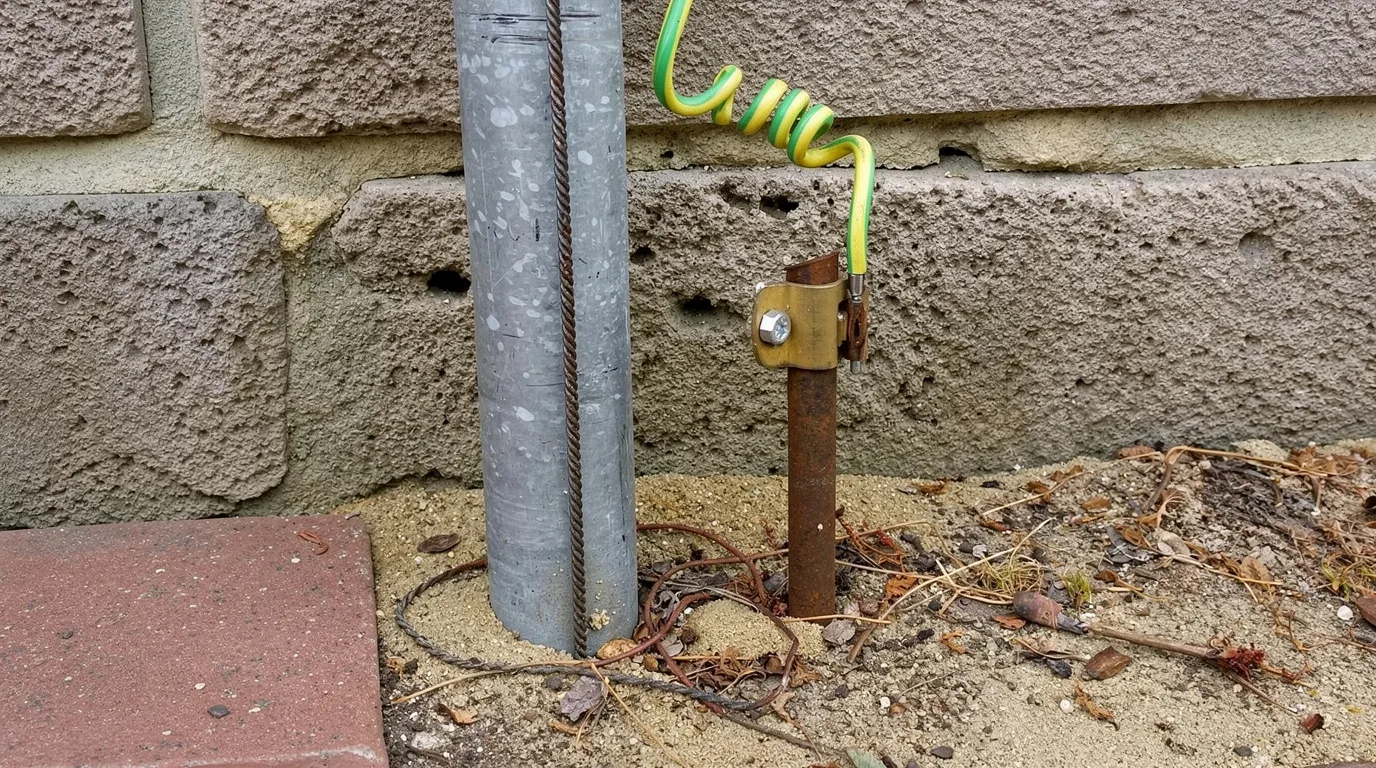

Пруток, забитый под стеной, и хомут поверх ржавчины: защиты тут нет, а уверенность в ней есть
Разница между «требуют» и «советуют» тут принципиальная, и продавцы услуг размывают её охотно.
Правила устройства электроустановок говорят коротко и по существу: все открытые металлические части оборудования присоединяются к защитному проводнику, если дом питается от сети с заземлённой нейтралью, либо заземляются, если схема другая. И там, где защита работает автоматическим отключением, уравнивание потенциалов должно быть выполнено обязательно. Эта часть правил написана для любых электроустановок, тип здания в ней роли не играет.
Отсюда и растёт всё остальное: третья жила до каждой розетки, шина в щите, соединённый металл в ванной. Дом, где до розеток дотянуты две жилы вместо трёх, сделан ниже этого уровня. Защиты при пробое на корпус в нём нет.
Собственный заземлитель на вводе в дом правила при этом рекомендуют, а не требуют. Формулировка там мягкая, и сопротивление такого заземлителя отдельно не нормируется. Логика такая: защитный проводник приходит к дому от сети, а повторное заземление на месте его страхует. Оборвётся проводник где-то на линии — у тока останется своя дорога в грунт.
В новых посёлках с подземным кабелем и нормальным щитом ввода дом получает защиту от сети, а свой контур добавляет к ней запас. В доме, куда электричество приходит по воздушной линии на деревянных опорах, свой заземлитель — вещь, ради которой стоит копать: обрывы и перекосы на воздушке случаются, и последствия их приходят прямо в розетки.
Тут есть развилка, о которой хозяину полезно знать. В одной схеме защитный проводник дом получает от питающей сети — тогда заземлитель во дворе работает страховкой. В другой схеме сеть защитного проводника не даёт вовсе: вся защита строится на собственном заземлителе, и без него корпуса приборов заземлять просто не к чему. Какая схема у вас, видно по вводу и вводному щиту. Определяет это электрик на месте. Вопрос стоит задать до того, как отказываться от контура.
Нужен ли громоотвод и отдельный контур под него
Обязанность ставить молниезащиту у частного дома не возникает автоматически самим фактом того, что дом построен: она появляется из сочетания условий — насколько грозовая местность, из чего построен дом, где он стоит и какой он высоты. Крайности «положено каждому» и «частному дому не нужно» одинаково неверны, а прикидка «у нас вроде не бьёт» методикой не является. Важное для нашей темы: если громоотвод в доме появляется, отдельный контур под него не копают. Инструкция по устройству молниезащиты предписывает во всех случаях, кроме отдельно стоящей мачты, совмещать заземлитель молниезащиты с заземлителем электроустановки — заземлитель у дома остаётся один. Как выбрать саму систему, из чего её делают, как обслуживать и зачем в щите нужна защита от импульсных перенапряжений, портал разбирал в материале про громоотвод для частного дома.
Что со всем этим делать
Заземление нужно каждый день и каждому дому с электричеством: защитный проводник — до каждой розетки и корпуса, шина — в щите, соединённый металл — в ванной. Усики в розетке о его наличии не говорят ничего — смотреть надо щит, двор и замер прибором.
Если «земли» нет, разговор с электриком стоит начать с одного вопроса: по какой схеме дом подключён к сети. От ответа зависит, чем контур во дворе будет — страховкой или единственной защитой, которая у вас появится.
Громоотвод — отдельная история и отдельный счёт. Общее у него с землёй одно: заземлитель на двоих.
Расскажите в комментариях: у вас в доме «земля» появилась при строительстве — или её пришлось доделывать потом, когда всё уже было отделано?
