Рециркуляция горячей воды: схема, расчёт и расход энергии
Рециркуляция горячей воды: рассчитываем время ожидания и теплопотери, выбираем схему кольца и настраиваем насос без лишних потерь.
Если приходится долго ждать горячую воду, а из крана сначала течёт остывшая, затем тёплая и только потом действительно горячая, проблема не всегда в водонагревателе. В большом частном доме вода в трубах между использованием постепенно остывает. Поэтому рециркуляция горячей воды становится способом сделать подачу ГВС практически мгновенной: вода постоянно или периодически движется по замкнутому контуру и возвращается к источнику нагрева. В небольшой квартире такая система чаще всего не нужна. Но в коттедже с несколькими санузлами, удалённой ванной, душевой на втором этаже или отдельной кухней ситуация меняется. Чем длиннее трубопровод от бойлера или котла до точки водоразбора, тем больше воды приходится сливать в канализацию, прежде чем пойдёт горячая. При грамотном проектировании можно одновременно сократить время ожидания, уменьшить бессмысленный расход воды и сделать температуру более стабильной. Но неправильно выполненное кольцо, наоборот, способно увеличить теплопотери и расходы на нагрев. Разберём, когда система действительно оправдана, как устроена её схема, где размещать насос и обратный клапан, как учитывать теплопотери и как настроить автоматику.
Когда кольцо горячей воды действительно нужно
Главный вопрос перед монтажом — не «можно ли сделать рециркуляцию», а «нужна ли она именно этому дому». Если от водонагревателя до крана всего несколько метров, ожидание горячей воды обычно небольшое. После открытия смесителя сначала выйдет небольшой объём остывшей воды, а затем поступит горячая. В большом доме ситуация другая. Допустим, санузел находится на втором этаже, а бойлерная — в противоположной части первого этажа. Между ними могут быть десятки метров трубопровода. За несколько часов простоя вода в нём полностью остывает. При каждом включении душа пользователь фактически сливает этот объём. Рециркуляционный контур особенно полезен, когда: между источником ГВС и точками потребления большие расстояния, в доме несколько санузлов, горячая вода нужна одновременно на разных этажах, есть удалённая кухня, дом используется постоянно, владельцы хотят сократить время ожидания у крана, разводка ГВС имеет значительную протяжённость. При этом сама система не создаёт горячую воду. Она лишь возвращает остывшую воду в контур нагрева. Поэтому мощность бойлера, котла или другого источника ГВС должна соответствовать потреблению дома. Если система водоснабжения только проектируется, вопрос рециркуляции лучше решить на этом этапе. Водоснабжение частного дома удобно рассматривать как единую инженерную систему: расположение котельной, стояков, коллекторов и основных потребителей напрямую влияет на длину труб и будущие эксплуатационные расходы.
Кольцевая трасса

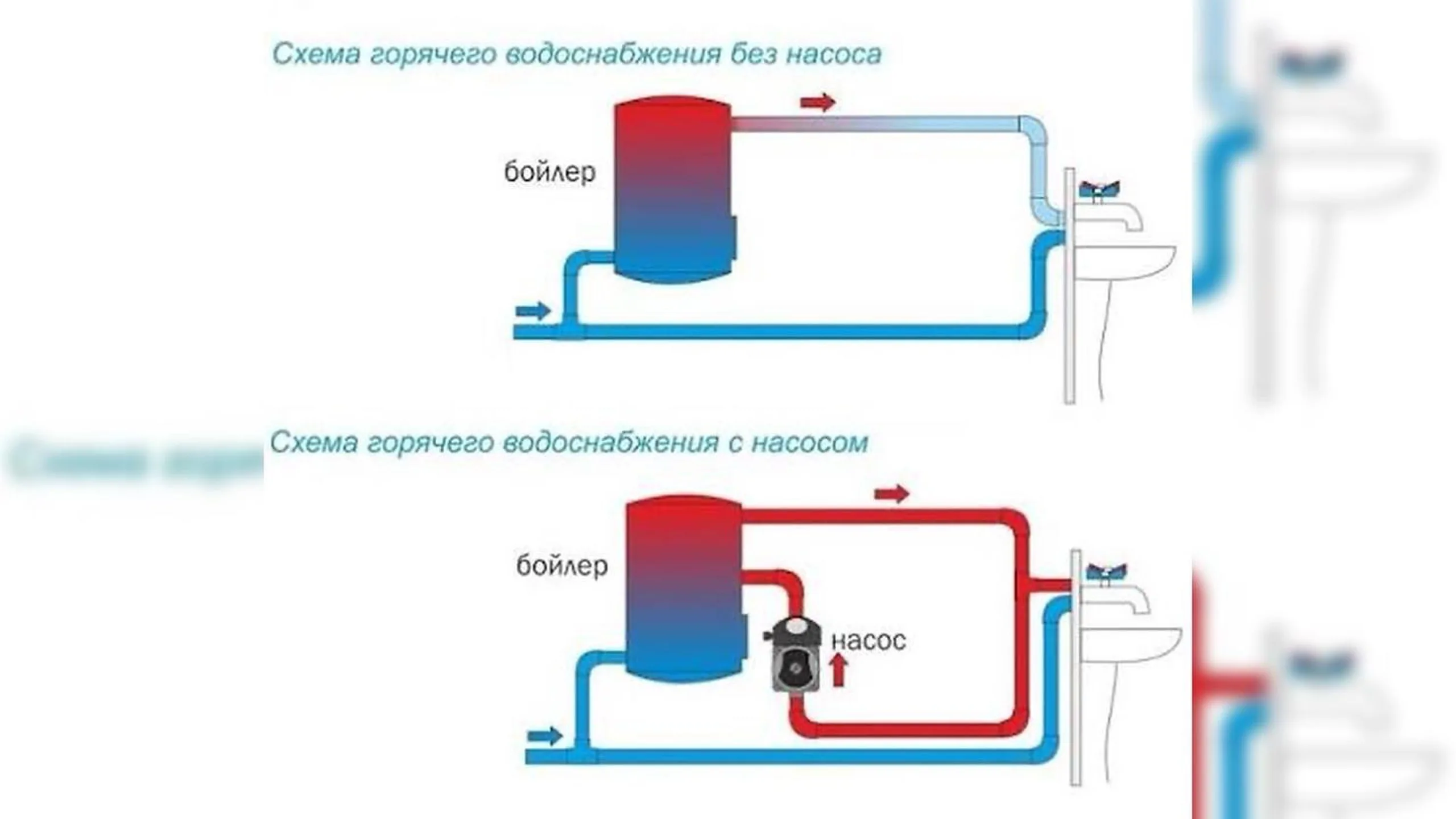

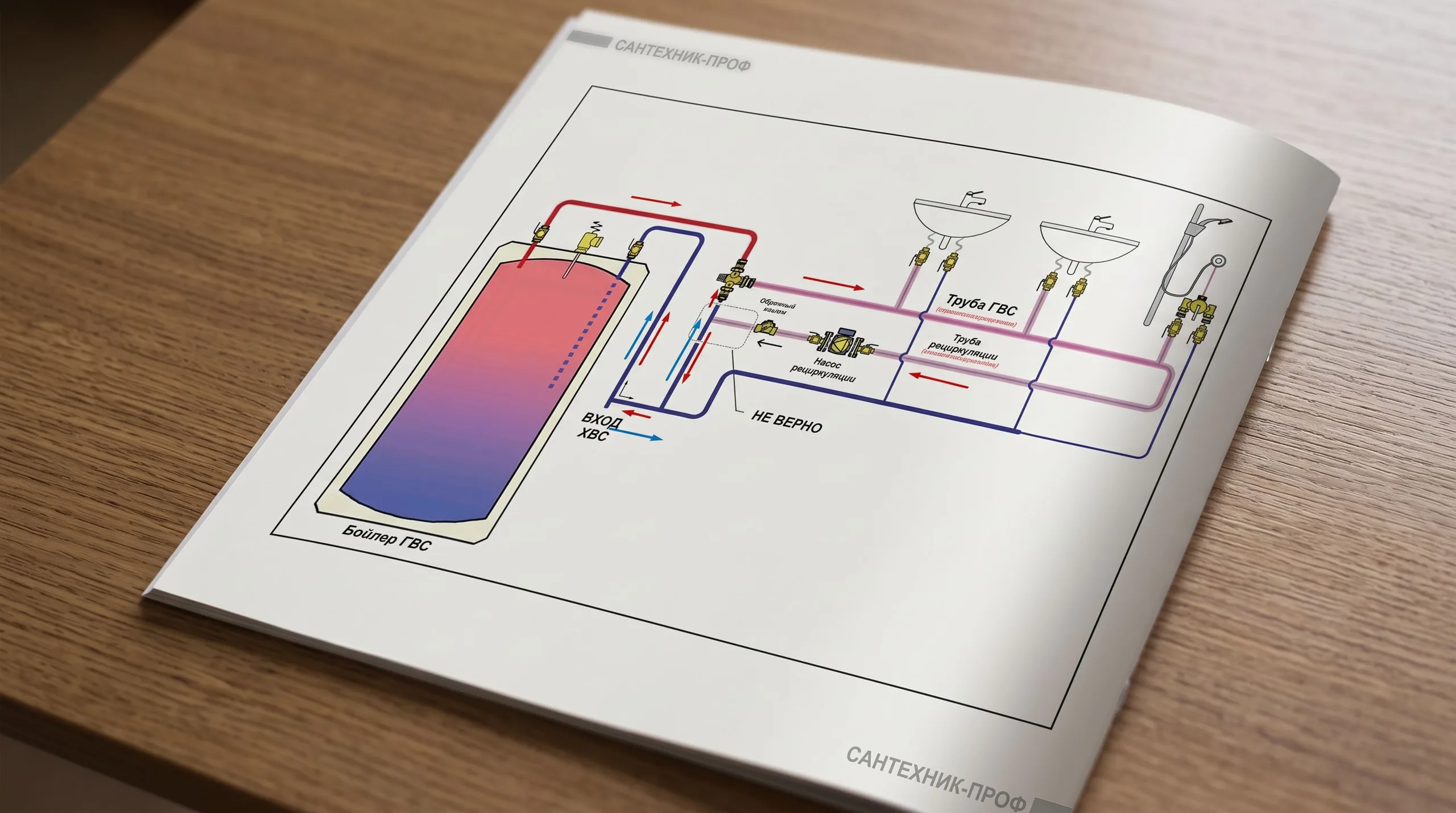

Обычная разводка горячей воды устроена относительно просто: от источника нагрева труба идёт к потребителю, а дальше заканчивается точкой водоразбора. При рециркуляции появляется второй путь. Горячая вода движется от источника к потребителям, а затем по обратной линии возвращается к бойлеру или теплообменнику. Получается замкнутый контур. Упрощённо его можно представить так: источник ГВС → подающая линия → точки водоразбора → обратная линия → насос → источник ГВС. Насос создаёт движение воды по кольцу. Когда кран закрыт, вода продолжает циркулировать по контуру. Благодаря этому участок возле потребителя не успевает полностью остыть. В реальной системе схема горячего водоснабжения может быть сложнее. Например, несколько ветвей подключаются к коллектору, а отдельные участки требуют балансировки. Именно здесь начинается важная часть проектирования: недостаточно просто соединить начало и конец трубы. Нужно обеспечить нормальное распределение потока.

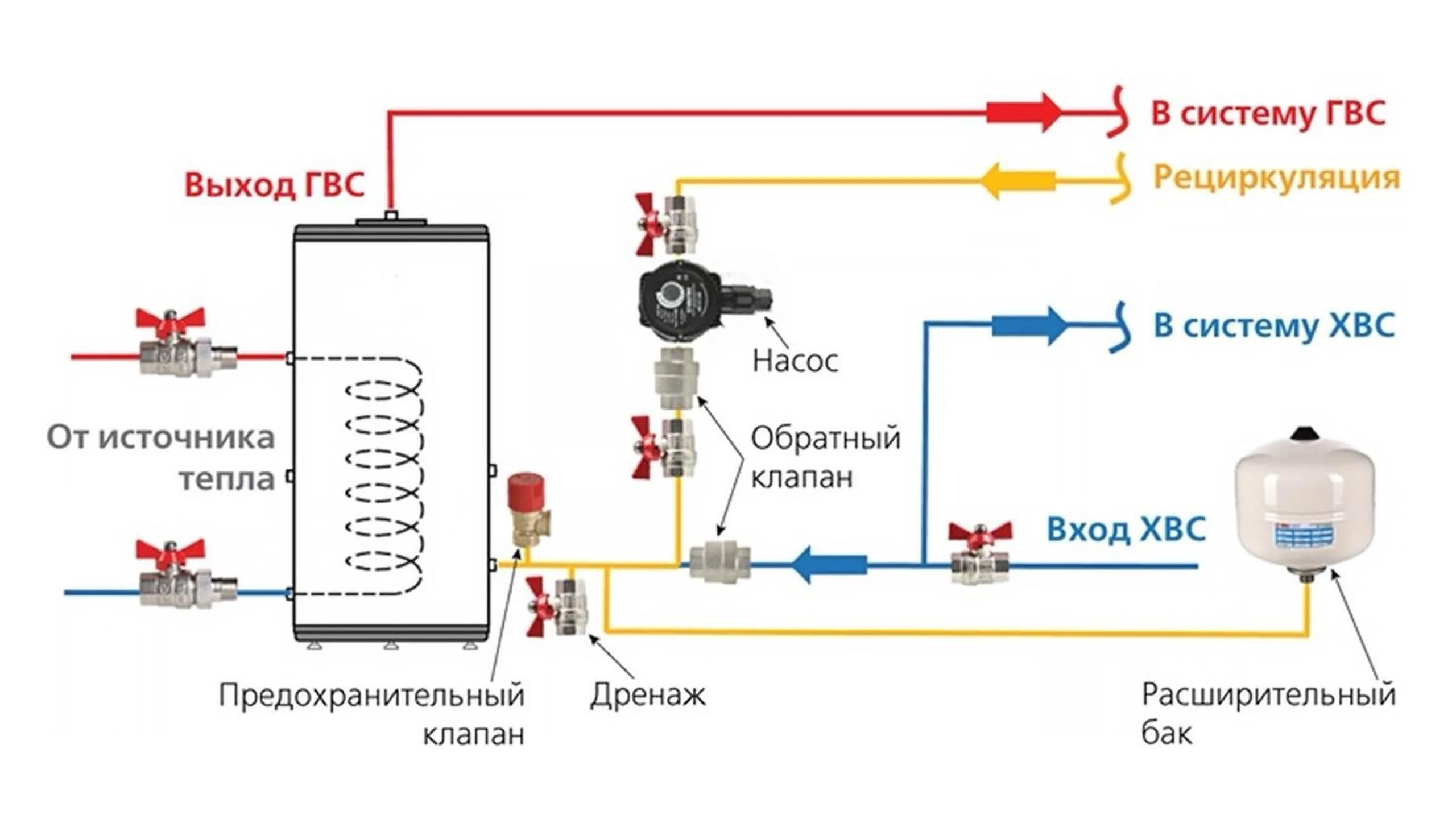

В типичной системе присутствуют несколько основных элементов.
Элемент
Назначение
Источник горячей воды
Нагревает воду
Подающая линия
Доставляет горячую воду потребителям
Обратная линия
Возвращает воду к источнику
Насос рециркуляции
Обеспечивает движение воды
Обратный клапан
Не допускает нежелательного обратного потока
Запорная арматура
Позволяет отключать оборудование
Автоматика
Управляет временем работы насоса
Теплоизоляция
Снижает теплопотери
В некоторых системах устанавливают термостатические элементы, датчики температуры, балансировочные клапаны и дополнительную автоматику. Чем сложнее дом, тем важнее не просто собрать оборудование, а увязать его между собой.
Как подобрать насос для кольцевой линии
Насос рециркуляции для ГВС не обязан быть таким же мощным, как насос системы отопления. Его задача — компенсировать гидравлическое сопротивление кольца и поддерживать необходимый расход. На выбор влияют: длина трубопроводов, диаметр труб, количество поворотов, фитинги, клапаны, перепад высот, требуемая скорость циркуляции, температура воды. Для рециркуляции важен не максимальный расход, а способность насоса преодолевать сопротивление системы при необходимом небольшом потоке. Слишком мощный насос не делает воду автоматически горячее. Он может увеличить скорость движения и электрическое потребление, а также создать ненужный шум и дополнительные нагрузки. Слишком слабый насос, наоборот, не обеспечит требуемую циркуляцию в удалённых ветвях. Поэтому оборудование выбирают по рабочей точке системы, а не только по диаметру трубы.
Расчёт рециркуляции связан прежде всего с теплопотерями кольца. Пока горячая вода проходит по трубам, она отдаёт тепло окружающей среде. Чем больше теплопотери, тем больше тепла нужно постоянно возвращать в систему. В упрощённом виде можно использовать зависимость:
P = G × c × ΔT,
где P — тепловая мощность, G — массовый расход воды, c — теплоёмкость воды, а ΔT — допустимое снижение температуры между подачей и обраткой.
Для бытовой системы точный расчёт зависит от конструкции и режима работы. Например, если проектировщик стремится удерживать небольшую разницу температур между подающей и обратной линиями, потребуется больший циркуляционный расход. Если допускается большее охлаждение воды, расход может быть ниже. Но увеличится температура обратки и изменится режим работы источника нагрева. Поэтому выбирать насос только по принципу «чем мощнее, тем лучше» неправильно.
При проектировании необходимо учитывать направление движения воды. Обратный клапан устанавливают там, где он предотвращает нежелательный переток при изменении давления или остановке насоса. Конкретное место зависит от схемы. Если клапан установлен неправильно, циркуляция может идти не по расчётному пути. В сложных системах вода начинает перераспределяться между ветвями, и удалённый потребитель получает меньше тепла. Кроме того, при резком изменении потока неправильно подобранная арматура способна стать источником шума. Поэтому при выборе клапана учитывают: направление движения, диаметр, рабочую температуру, давление, конструкцию системы, характеристики конкретной модели. Если в доме уже появляются резкие хлопки или стуки при запуске и остановке оборудования, стоит отдельно проверить гидравлический режим. Подробнее о причинах подобных явлений можно прочитать в материале «гидроудар в системе водоснабжения».
Как выровнять температуру по ветвям
Самая частая проблема сложной кольцевой системы — не отсутствие циркуляции вообще, а её неравномерное распределение. Представим несколько ветвей разной длины. Короткой ветви вода проходит по пути с меньшим сопротивлением. Длинной приходится преодолевать большее сопротивление. В результате поток может преимущественно идти по короткому маршруту. На дальнем санузле температура будет падать быстрее. Для решения применяют балансировку. Условно задача выглядит так: источник → несколько ветвей → разные гидравлические сопротивления → требуется распределить расход. На ветвях могут использоваться балансировочные клапаны. Регулировка выполняется не «на глаз», а по фактическому поведению системы и расчётным параметрам. Если одна ветка перегрета, а другая остаётся холодной, увеличение мощности насоса не всегда помогает. Иногда нужно именно перераспределить поток.
Как изоляция снижает расход энергии
Рециркуляция ГВС имеет очевидный плюс — горячая вода быстрее приходит к крану. Но есть и обратная сторона: вода в кольце постоянно отдаёт тепло. Если труба горячего водоснабжения проходит без теплоизоляции через холодный подвал, техническое помещение или шахту, потери будут значительно выше. В результате котёл или бойлер чаще включается для компенсации охлаждения воды. Поэтому теплоизоляция — один из ключевых элементов экономичной системы. Особенно важно изолировать: подающую линию, обратную линию, стояки, участки в холодных помещениях, трубопроводы возле наружных стен, длинные горизонтальные трассы. Толщину теплоизоляции выбирают с учётом диаметра трубы, температуры воды и условий прокладки. Слишком тонкий слой практически не решает проблему теплопотерь, а чрезмерная изоляция может быть неоправданной с экономической точки зрения.
Главная статья расходов рециркуляции — не только электричество, потребляемое насосом. Значительная часть энергии уходит на компенсацию тепла, которое вода постоянно отдаёт через стенки труб. Поэтому небольшая циркуляционная помпа может потреблять относительно мало электричества, но плохо утеплённый трубопровод способен постоянно создавать нагрузку на источник ГВС. Условный пример. Если кольцо имеет большую длину и проходит через холодные помещения, его теплопотери могут быть заметными даже при хорошем утеплении. Если же трубопровод короткий и качественно изолирован, потери существенно ниже. Поэтому при сравнении систем нужно учитывать не только мощность насоса. Важно смотреть на:
Длину кольца;
Температуру воды;
Качество теплоизоляции;
Режим циркуляции;
Температуру окружающего воздуха;
Характеристики источника ГВС.
Как задать расписание работы автоматики
Постоянная круглосуточная циркуляция не всегда нужна. Если семья пользуется горячей водой преимущественно утром и вечером, насос можно включать по расписанию. Например, система может работать утром перед подъёмом жильцов, затем отключаться на несколько часов и снова запускаться вечером. Это снижает теплопотери и уменьшает время работы оборудования. Ещё эффективнее управление по температуре. Датчик отслеживает состояние системы, а автоматика включает насос только тогда, когда температура обратной линии опускается ниже заданного значения. В продвинутых системах расписание и температурный контроль можно объединять. Но слишком частые включения и выключения тоже нежелательны. Настройки должны соответствовать конкретному насосу и системе управления.
Где кольцевая линия теряет тепло
Не все участки трубопровода одинаково влияют на расход энергии. Особенно проблемными бывают места, где труба проходит через холодный подвал, в неотапливаемом гараже, через чердак, по наружной стене, рядом с вентиляционным каналом, через технические шахты или в местах с повреждённой теплоизоляцией. Иногда основная часть потерь приходится на небольшой участок. Поэтому при реконструкции системы полезно сначала определить самые холодные зоны, а не просто одинаково утеплять всё подряд.
Даже правильно спроектированная система может давать задержку, если конкретный потребитель подключён неправильно. Например, кольцо проходит рядом с санузлом, но ответвление от него до смесителя имеет большую длину. В этом случае циркулирующая горячая вода находится неподалёку, однако до самого крана остаётся значительный объём остывшей воды. При проектировании важно учитывать не только основное кольцо, но и конечные ответвления. Чем короче расстояние от циркуляционной линии до точки потребления, тем быстрее появляется горячая вода. После отключения насоса движение воды в кольце прекращается или значительно уменьшается. Трубы начинают постепенно остывать. Если насос выключен на короткое время, пользователь может этого даже не заметить. При длительной паузе вода в дальних участках становится холоднее, и после открытия крана снова появляется период ожидания. Поэтому автоматику настраивают не только ради экономии энергии, но и с учётом комфорта. Для постоянного проживания рациональным вариантом может быть температурное управление, а для дома с чётким режимом использования — расписание.
Повышать температуру воды только ради ускорения циркуляции не следует. Чем горячее вода, тем выше тепловые потери. Кроме того, слишком высокая температура увеличивает требования к безопасности и оборудованию. Температурный режим ГВС должен соответствовать назначению системы, характеристикам источника и требованиям безопасности. Особенно внимательно относятся к системе, если в доме есть дети, пожилые люди или пользователи, которым сложно быстро среагировать на слишком горячую воду. В современных системах для повышения безопасности могут использоваться термостатические смесители. Рециркуляция не существует отдельно от остального водопровода. На неё влияют давление, диаметры труб, расположение источника нагрева, запорная арматура и другие элементы. Если в системе появляется воздух, циркуляция также может нарушаться. В отдельных случаях возникают шум, неравномерный прогрев или перебои движения воды. При нестабильной работе стоит проверить не только насос, но и весь контур. В материале «воздух в системе водоснабжения» подробно разобраны ситуации, когда воздушные пробки и подсос воздуха влияют на работу водопровода.
Можно ли сделать рециркуляцию самостоятельно? Технически собрать небольшой контур несложно: нужны трубы, насос, арматура и источник горячей воды. Но ошибка в расчёте может привести к тому, что система будет работать, а ожидаемого результата не даст. Например, насос будет гонять воду по короткому пути, а дальняя ветка останется холодной. Или кольцо окажется настолько плохо утеплено, что источник ГВС будет постоянно компенсировать теплопотери. Поэтому для нового дома лучше сначала рассчитать схему, а затем монтировать её. Особенно это важно при нескольких санузлах и длинных ветвях.
Есть несколько решений, которые часто кажутся логичными, но приводят к лишним расходам.
Первая ошибка — слишком мощный насос. Он не компенсирует неправильную гидравлическую схему.
Вторая — отсутствие теплоизоляции. В этом случае горячая вода постоянно теряет тепло.
Третья — неправильное расположение обратного клапана. Из-за этого потоки могут идти не так, как задумано.
Четвёртая — отсутствие балансировки. Ближайшие ветви получают больше расхода, дальние — меньше.
Пятая — круглосуточная работа без необходимости. Если горячая вода нужна только утром и вечером, постоянная циркуляция увеличивает теплопотери.
Шестая — слишком длинные ответвления после кольца. Вода в них всё равно успевает остыть.
Седьмая — отсутствие возможности отключить отдельный участок. При ремонте это создаёт дополнительные неудобства.
После монтажа оценивают не только температуру воды возле котельной. Проверяют самые удалённые точки. Можно составить простой список:
Что проверить
Нормальный результат
Время появления горячей воды
Небольшая задержка
Температура дальнего потребителя
Стабильная
Обратная линия
Имеет ожидаемую температуру
Насос
Работает без лишнего шума
Клапаны
Нет ударов и вибрации
Трубы
Нет чрезмерного нагрева окружающих конструкций
Теплоизоляция
Целая, без заметных разрывов
Автоматика
Насос работает по заданному режиму
После проверки систему при необходимости балансируют. Если дальняя ветка остаётся холодной, сначала выясняют причину, а уже затем увеличивают производительность насоса.
Экономичная рециркуляция строится на трёх принципах: короткая и правильно рассчитанная трасса + хорошая теплоизоляция + разумный режим работы насоса. Если убрать любой из этих элементов, эффективность снижается. Самый простой способ уменьшить расходы — не гонять горячую воду по кольцу тогда, когда дом пустует. Второй — уменьшить теплопотери. Третий — обеспечить правильное распределение потока. В результате горячая вода остаётся доступной там, где она действительно нужна, а источник нагрева не работает постоянно на компенсацию ненужного охлаждения.
Если дом небольшой, источник ГВС находится рядом с основными потребителями, а объём труб минимален, отдельный контур может оказаться избыточным. Дополнительные трубы, насос, арматура и автоматика увеличивают стоимость системы. Кроме того, появляется ещё один контур, который необходимо обслуживать. Поэтому решение принимают после оценки расстояний и режима эксплуатации. Иногда гораздо выгоднее правильно спроектировать обычную разводку и максимально сократить длину горячего трубопровода.
Рециркуляция горячей воды особенно полезна в больших частных домах, где расстояние от источника ГВС до точек потребления измеряется десятками метров. Кольцевой контур позволяет поддерживать температуру в трубопроводе и значительно сократить время ожидания горячей воды. Но сама циркуляция создаёт теплопотери, поэтому система требует правильного расчёта, теплоизоляции и управления. Ключевыми элементами становятся насос, обратный клапан, балансировка ветвей и автоматика. При этом круглосуточная работа насоса нужна далеко не всегда. Для многих домов разумнее использовать расписание или температурное управление. Главное — не пытаться компенсировать ошибки проектирования увеличением мощности насоса. Если одна ветка горячая, а другая холодная, сначала проверяют гидравлику и балансировку. Хорошо спроектированная система ГВС должна работать незаметно: пользователь открывает кран и быстро получает горячую воду, а оборудование при этом не расходует энергию на нагрев плохо изолированного кольца круглосуточно. Именно такой подход позволяет получить главный эффект рециркуляции — комфорт без превращения горячего водоснабжения в постоянный источник лишних теплопотерь.
